DynoSweep 智能集塵掃地機器人_說明書

家電商品因涉及個人及家庭衛生，除商品本身之瑕疵，如有退貨需求請勿拆開使用；所返還的商品必須是全新狀態、且完整包裝未經拆封使用；請注意保持商品主體、配件、贈品、原廠包裝的完整性，切勿缺漏任何配件或損毀原廠外盒。

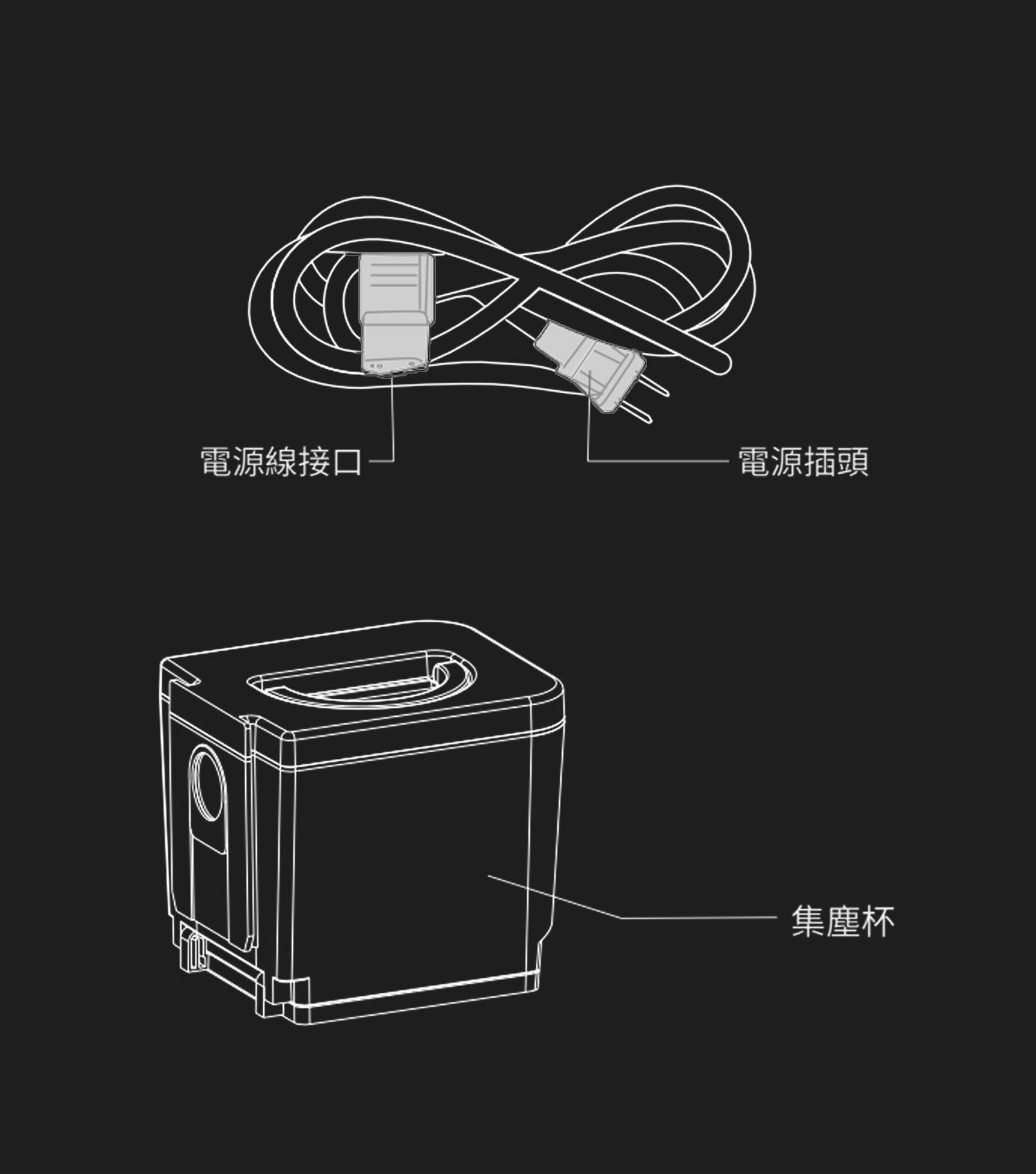

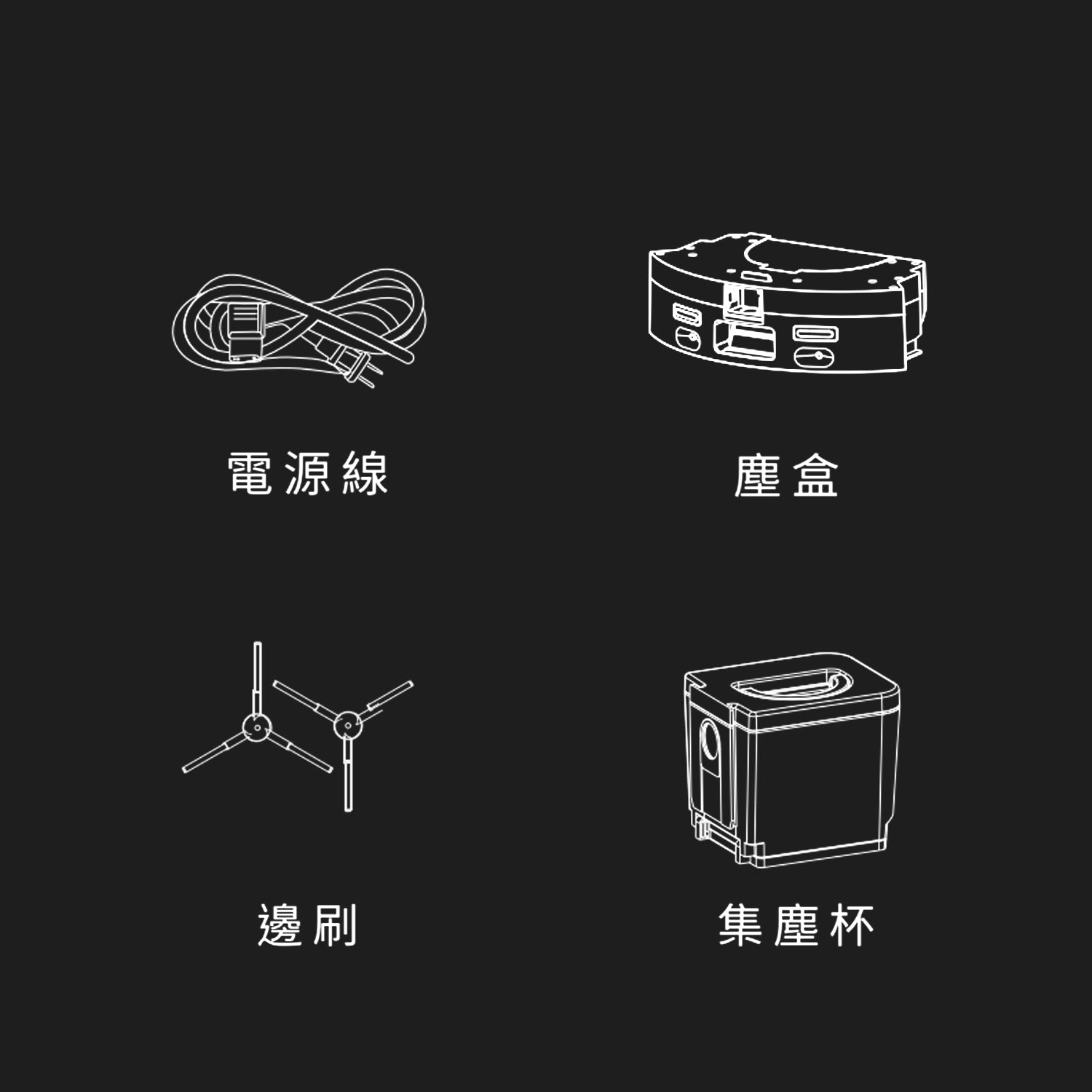

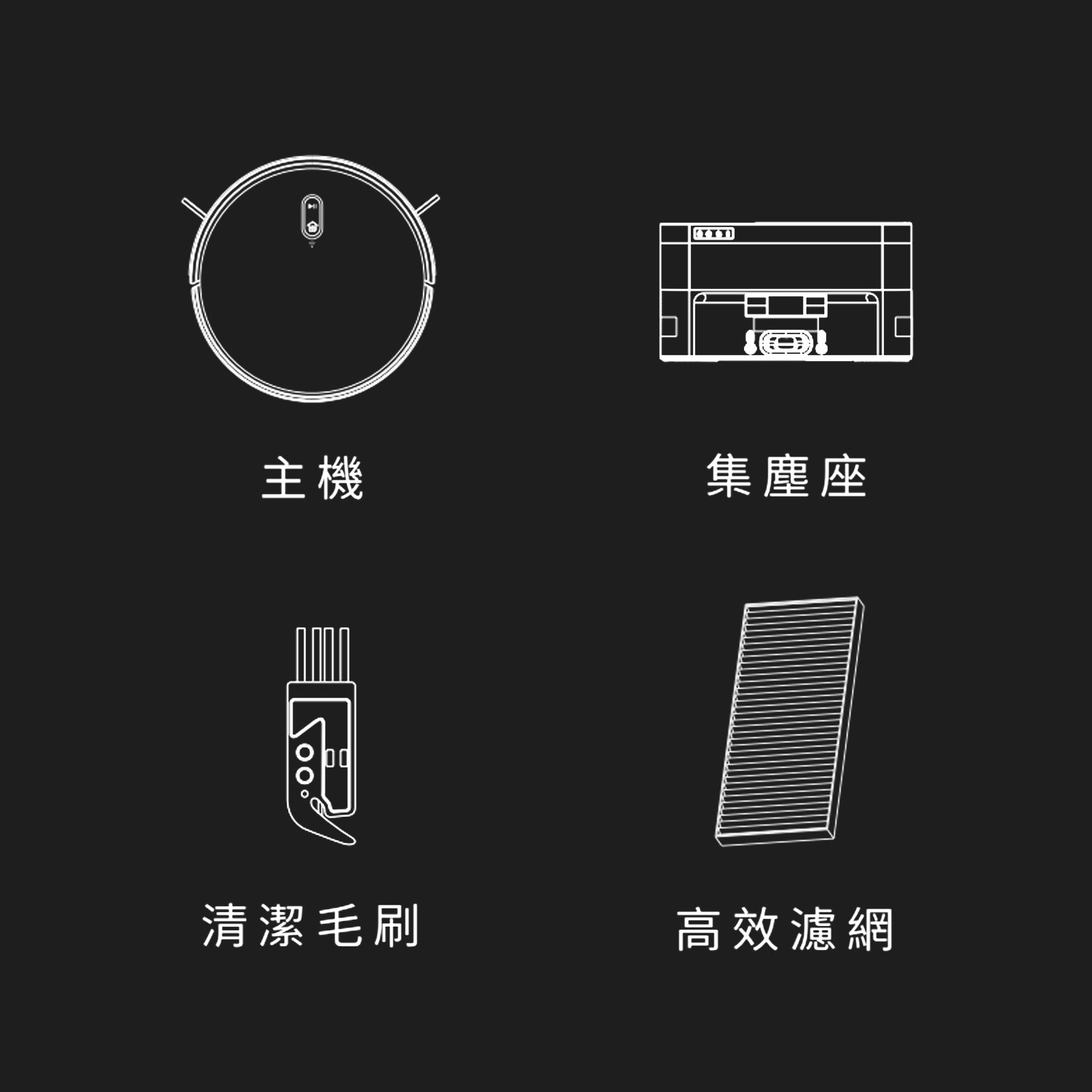

附件清單

  • 主機x1
  • 集塵座x1
  • 電源線x1
  • 塵盒x1
  • 清潔毛刷x1
  • 高效率網x1
  • 邊刷x1
  • 集塵杯x1

產品規格

  • 主機、邊刷及滾刷：黑色
  • 主機尺寸：320 x 320 x 76mm
  • 集塵桶尺寸：391 x 170 x 215mm
  • 整機淨重：主機 2.8kg、集塵桶 3.765kg
  • 產品型號：FG15880
  • 主機額定輸入：20V 0.9A
  • 充電時間：約4h
  • 額定輸入：110V ~ 60Hz
  • 額定輸入電流(待機狀態)：0.3A
  • 額定輸出：20V 0.9A
  • 電流/功率(集塵狀態)：9A、1050W
  • 電池類型/容量：鋰電池/2600mAh
  • 額定功率：30W

-

  • 吸力(最大)：主機 2700pa、集塵桶 28.5kpa
  • 噪音(最大)：主機<65db、集塵桶<77db
  • 最高續航時長：150min
  • 最大清掃面積：150m2
  • Wi-Fi：802.11b/g/n，2.4G
  • 揚聲器：支援
  • 集塵站型號：FG15883
  • 風機馬達類型：無刷馬達
  • 風機吸力調節：3檔(靜音/標準/強力)
  • 風機地毯增壓：支援
  • 塵盒：容量350ml
  • 集塵桶：吸塵時間15S

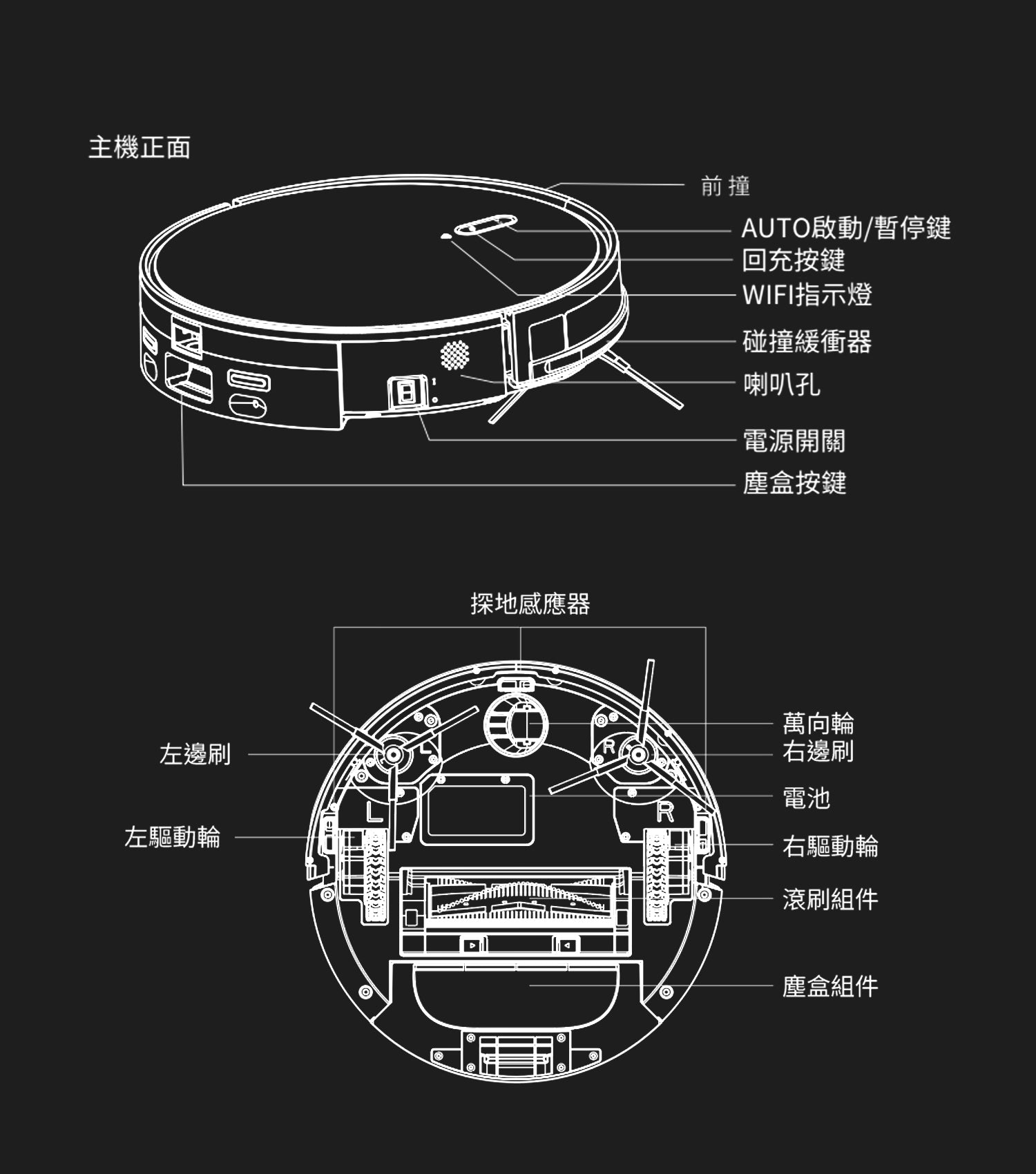

產品組件

操作/模式說明

1. 準備工作

  • 移除地面雜物：避免主機運行時拖拽或吸入雜物堵塞吸塵口

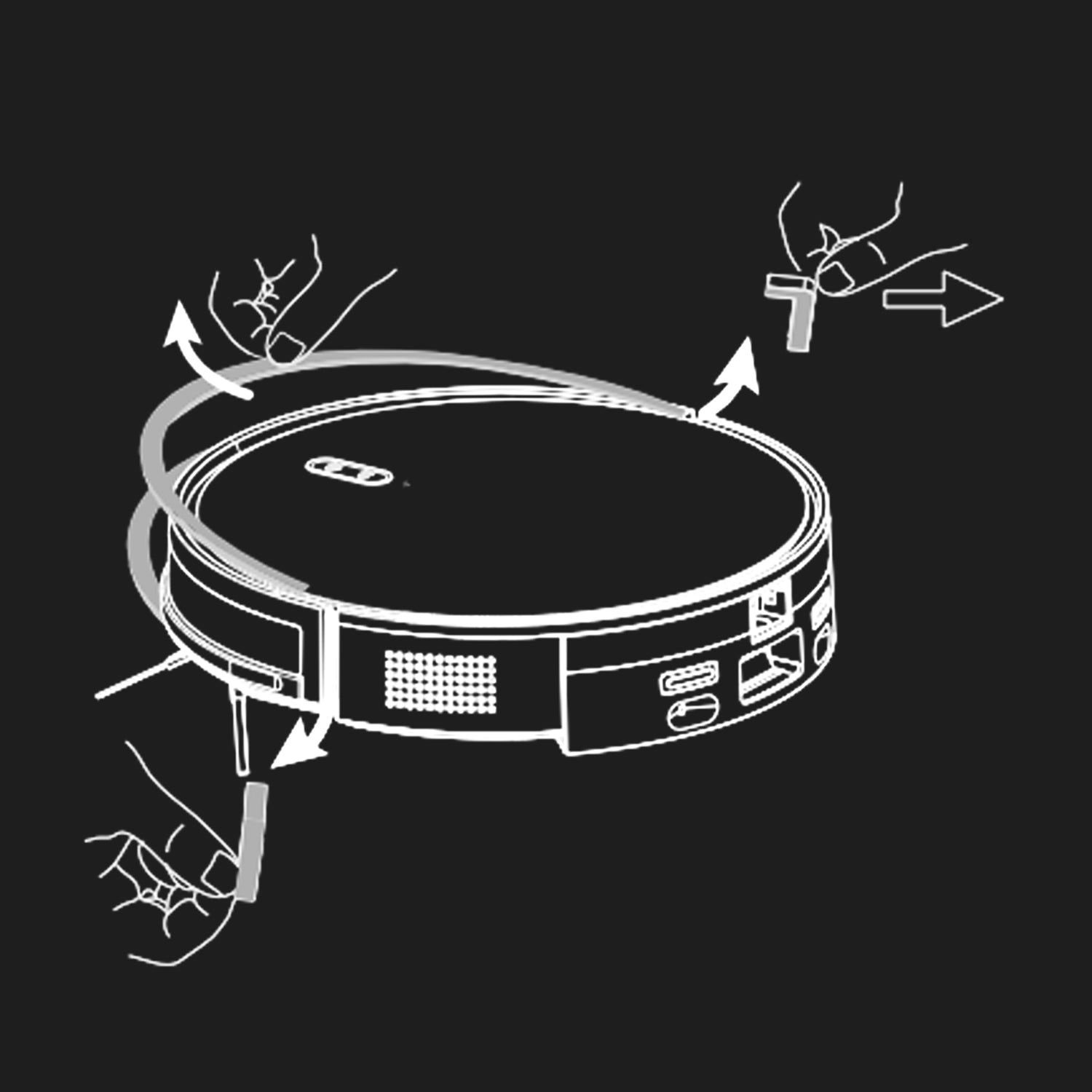

  • 移除主機EVA棉

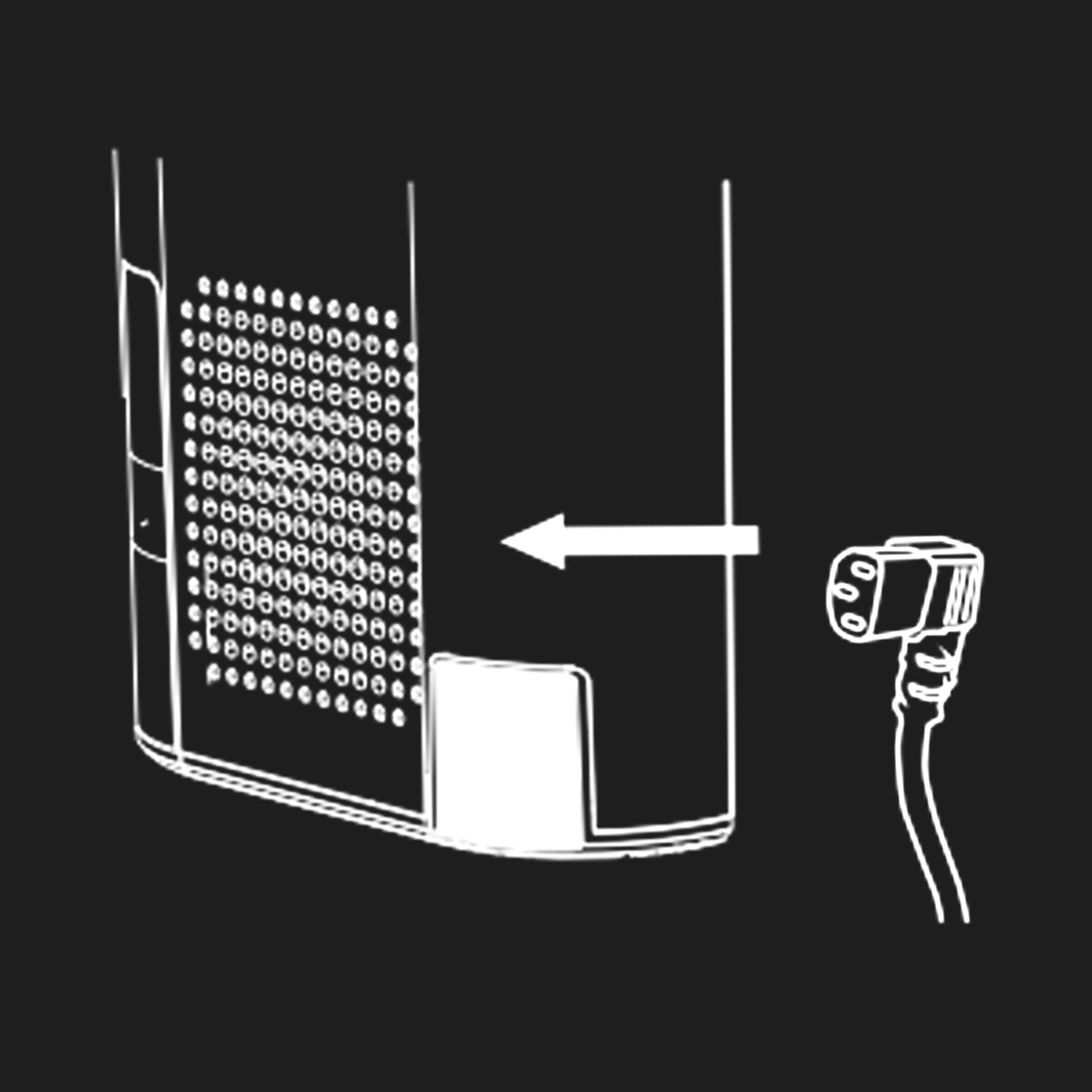

2. 安裝電源線

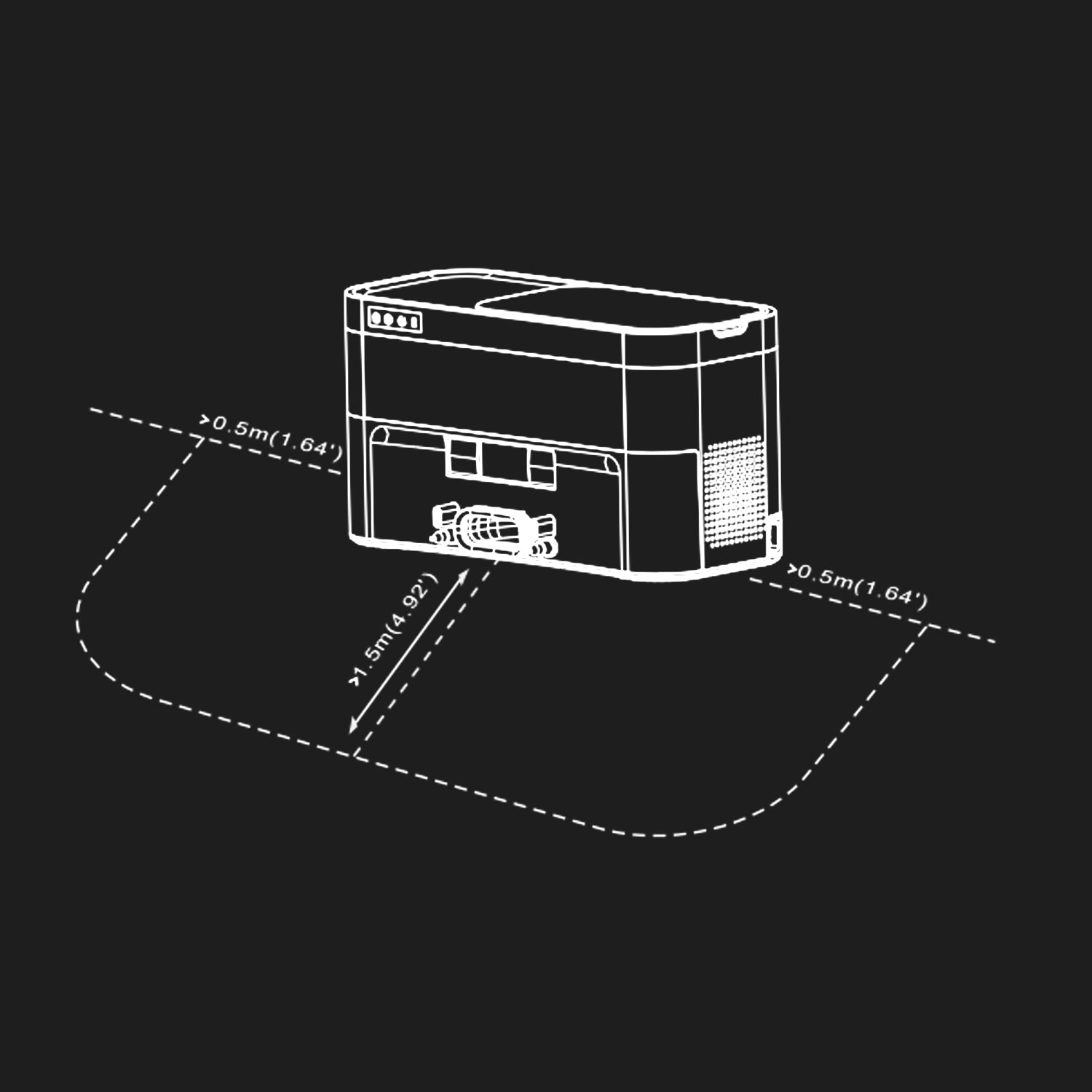

3.尋找合適的位置放置集塵座

集塵座靠牆放置在平坦的地面，左右0.5m和前方1.5m範圍內不要放置物品。

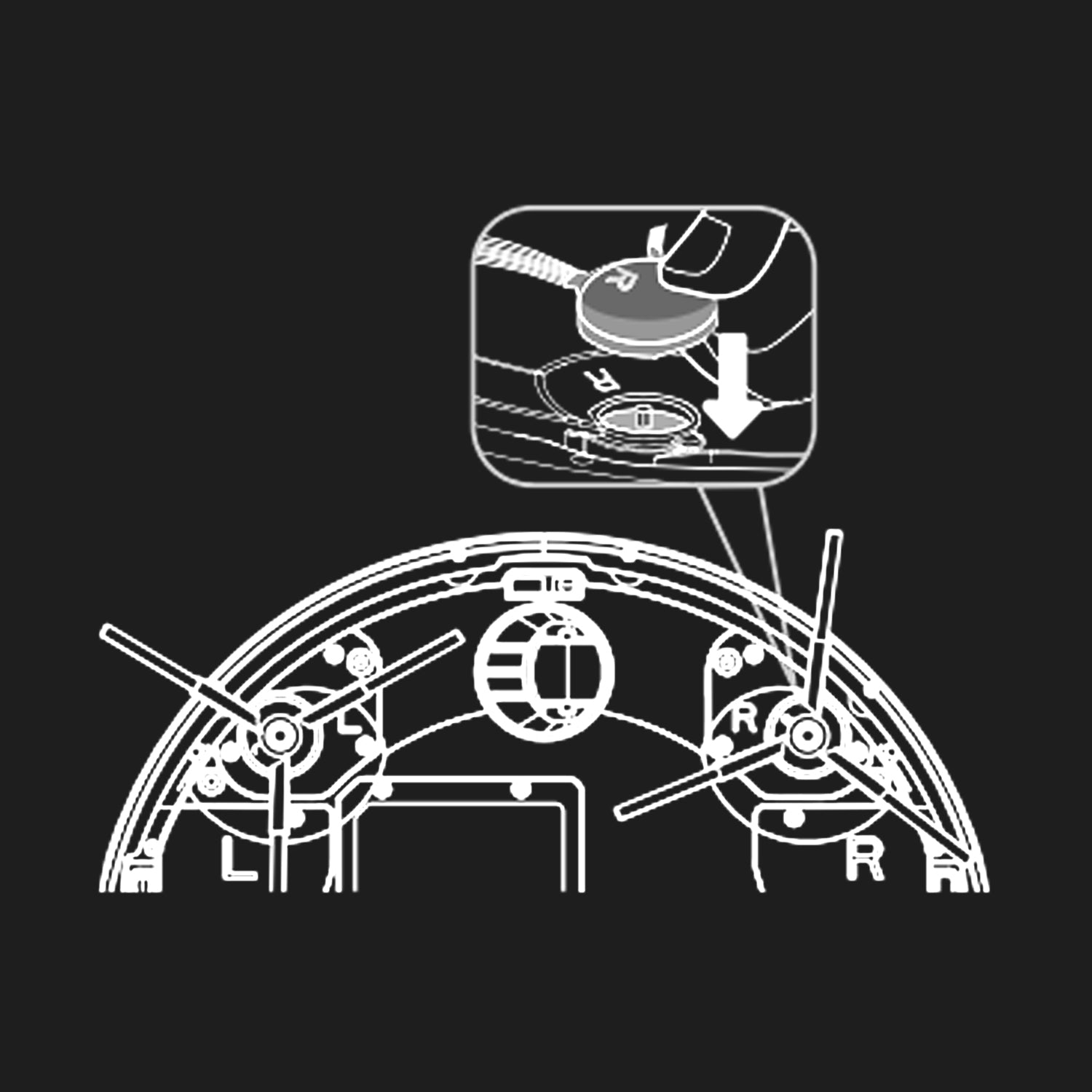

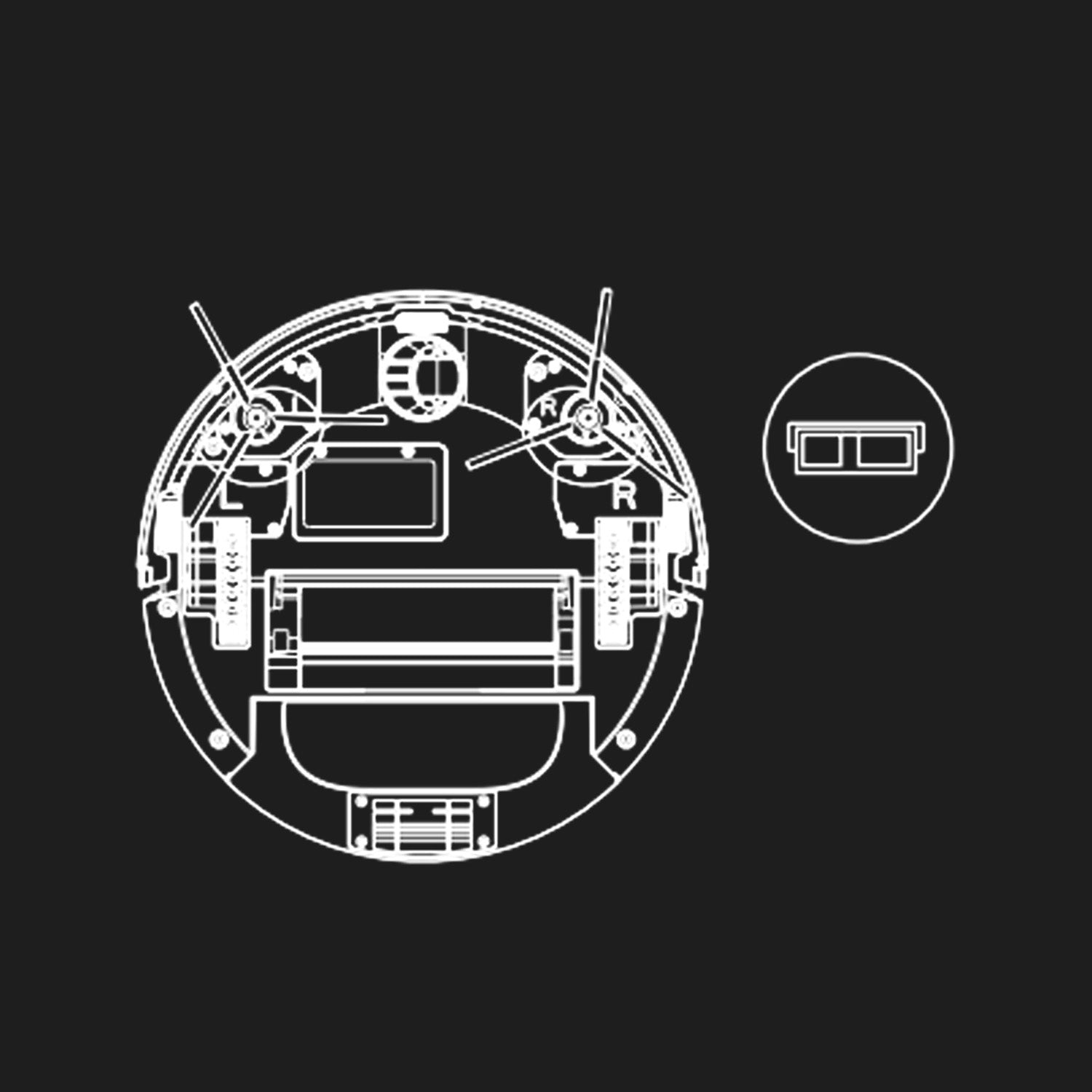

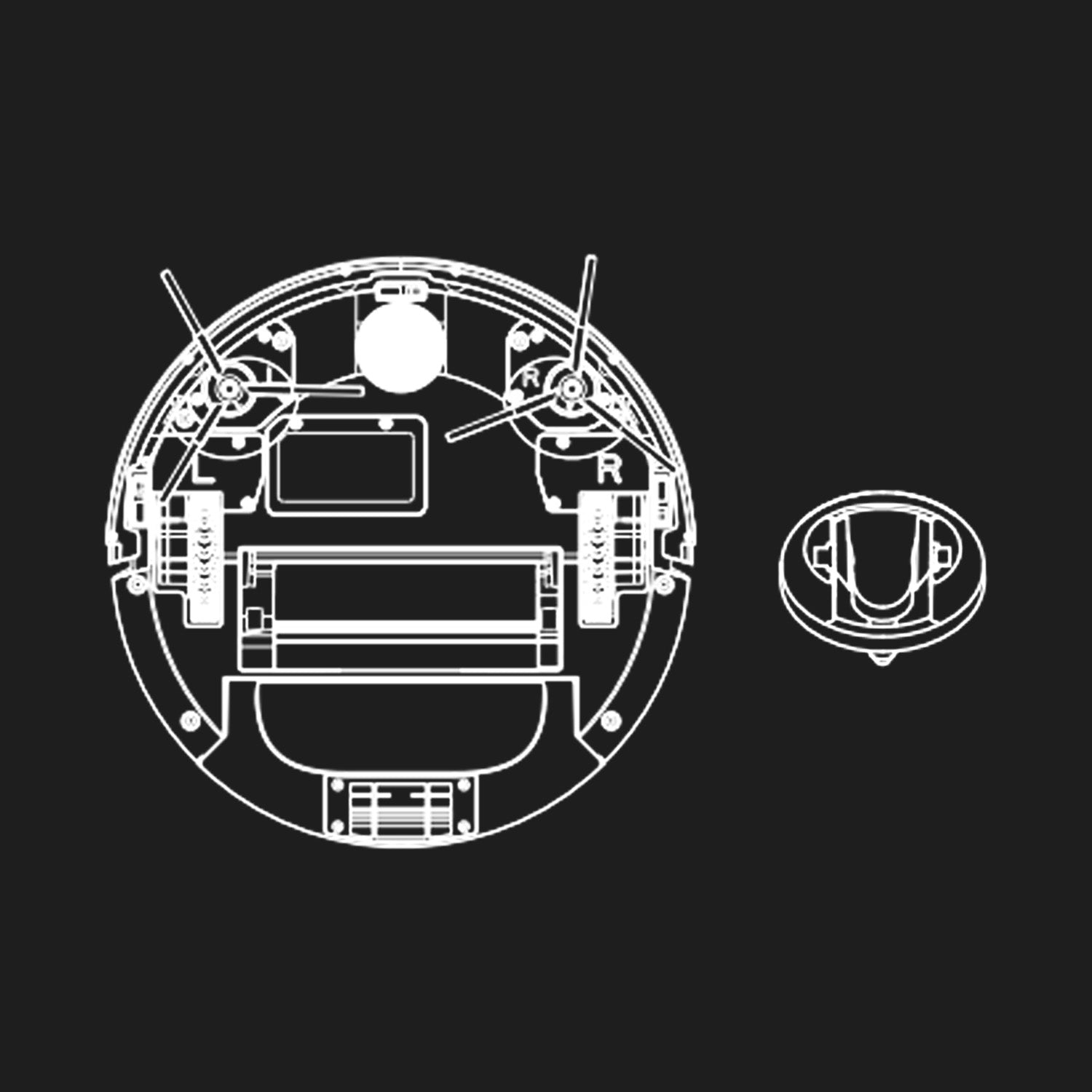

4. 安裝邊刷

  • 將邊刷安裝在主機底部滾輪兩側
  • 用手拿起邊刷對準底座裝邊刷的孔位，(注意方形柱和方形孔相互對應上)
  • 按下去聽到「啪」的響聲，表示邊刷安裝到位。

充電方法

  • 自動回充：在自動清掃過程中，當電量低於15%，機器將 會自動尋找集坐桶充電。
  • APP回充：機器在清掃過程中，按APP回充按鍵，機器開始回充，尋找集塵桶。

注意:

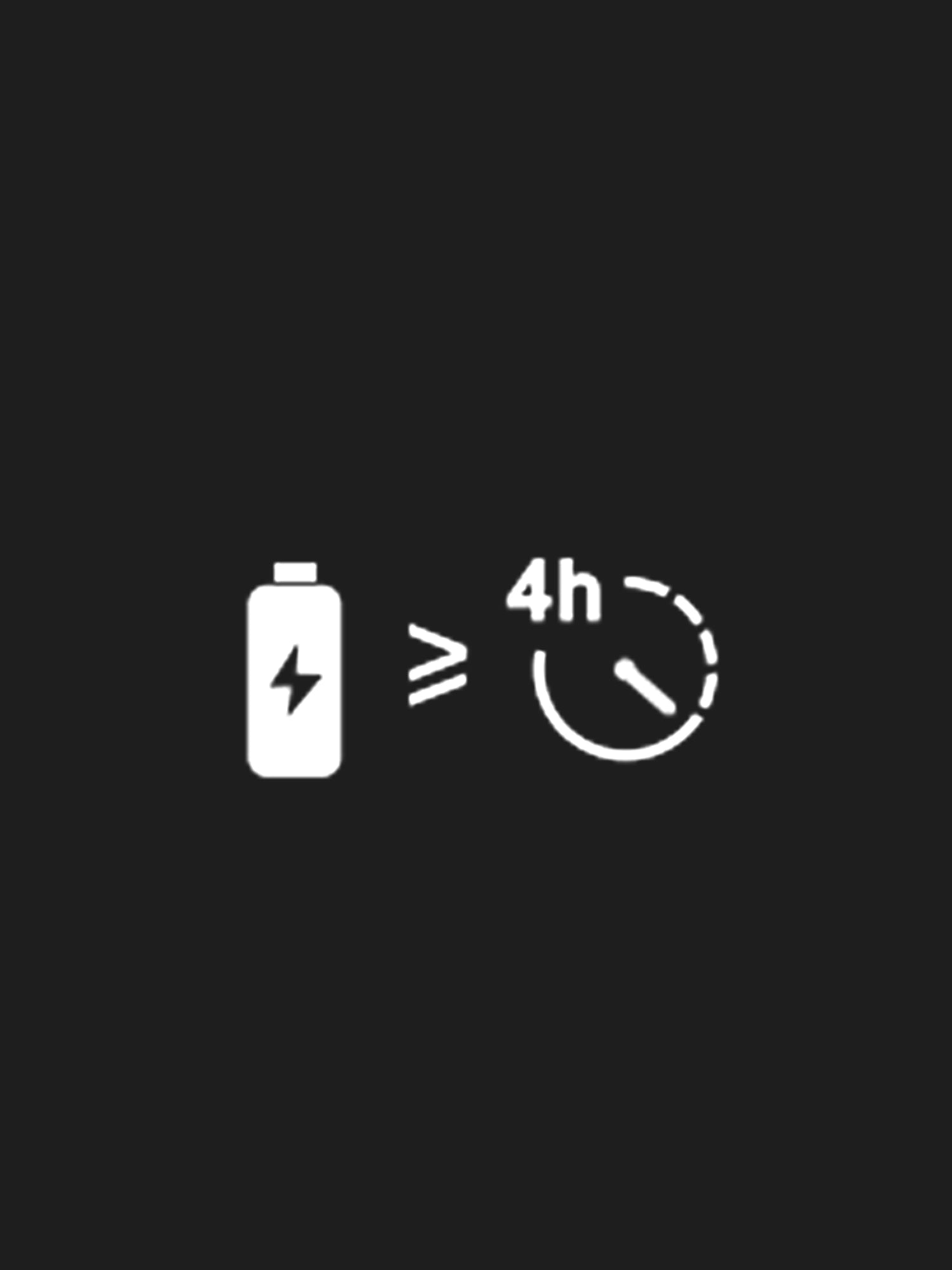

  1. 將電量用完再充電至充滿，以延長電池壽命。首次充電時長約4小時。
  2. 請保持充電座處於通電狀態。 否則機器無法尋找充電座回充。
  3. 機器在充電過程中按側面開關，機器無任何反應屬於正常現象。

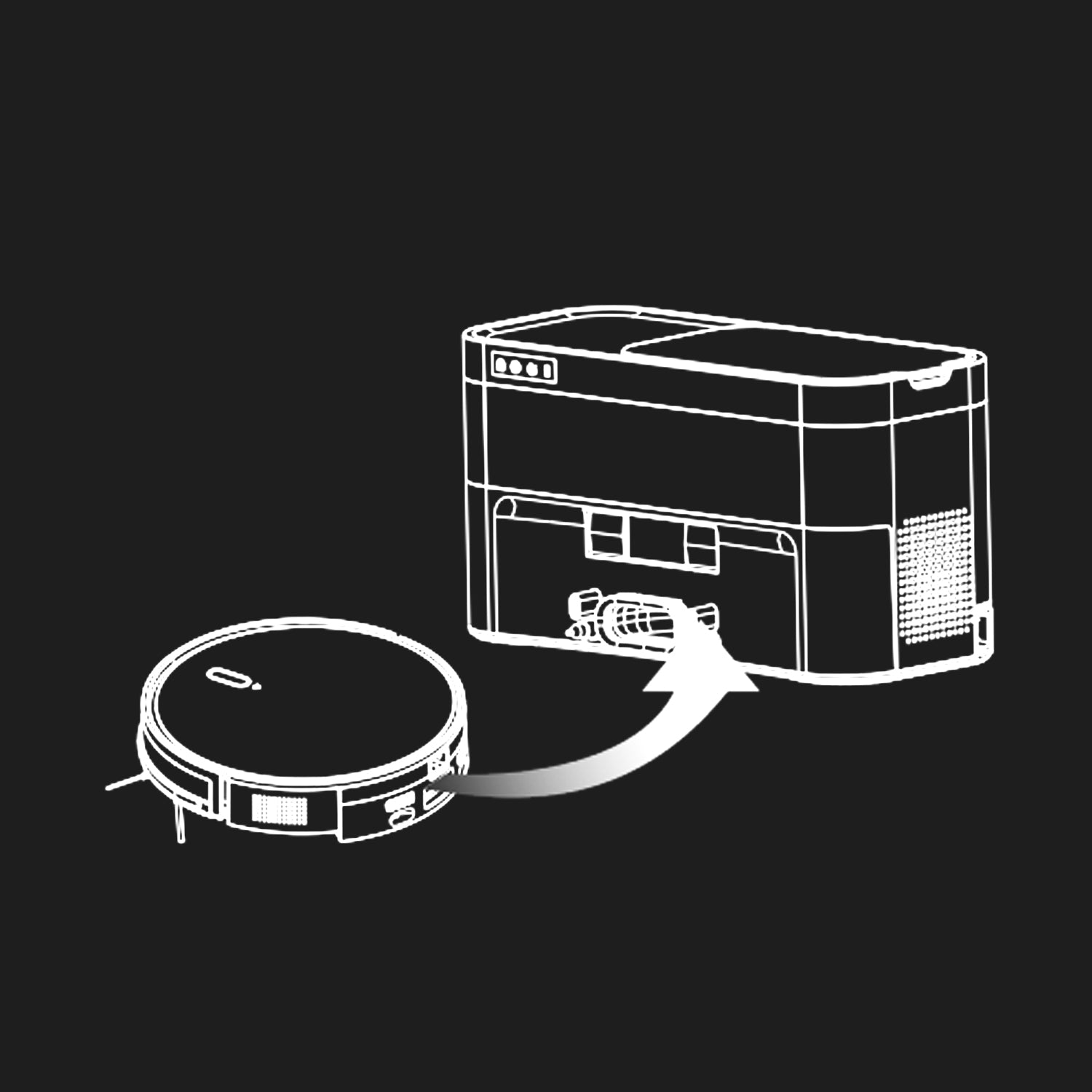

  • 集塵座安裝完畢並連接電源時，主機會在有需要時自動返回充電並清空塵盒。
  • 為了方便主機完成清掃後能夠順利返回充電，建議主機從集塵座出發，清掃過程中請勿搬動集塵座

充電顯示

  • 低電量/回充時：主機藍燈閃爍
  • 充電中時：主機藍燈呼吸、集塵座白色閃爍
  • 充電完成：主機藍燈熄滅、集塵座白色常亮

開機/暫停/關機

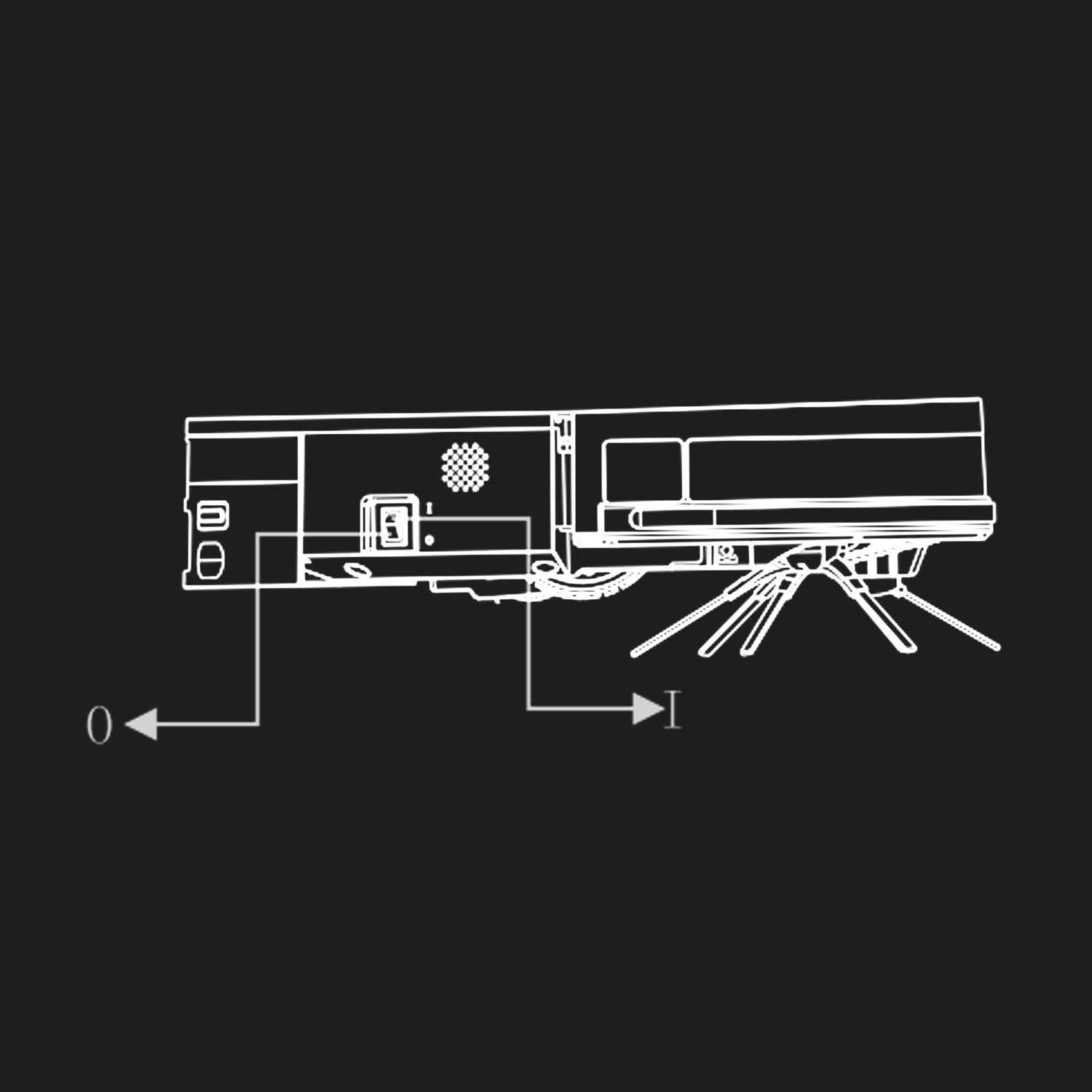

1.打開主機側面的電源開關，"I"為開機，"O"為關機。
2.按機器面板上⏯️鍵，開始清掃(啟動後預設自動"弓"字清掃模式)
3.再按一次⏯️鍵，暫停清掃(機器待機狀態)。
4.機器離開充電座後未使用，機器將進入待機休眠狀態；如長期不使用機器，請關閉電源開關。

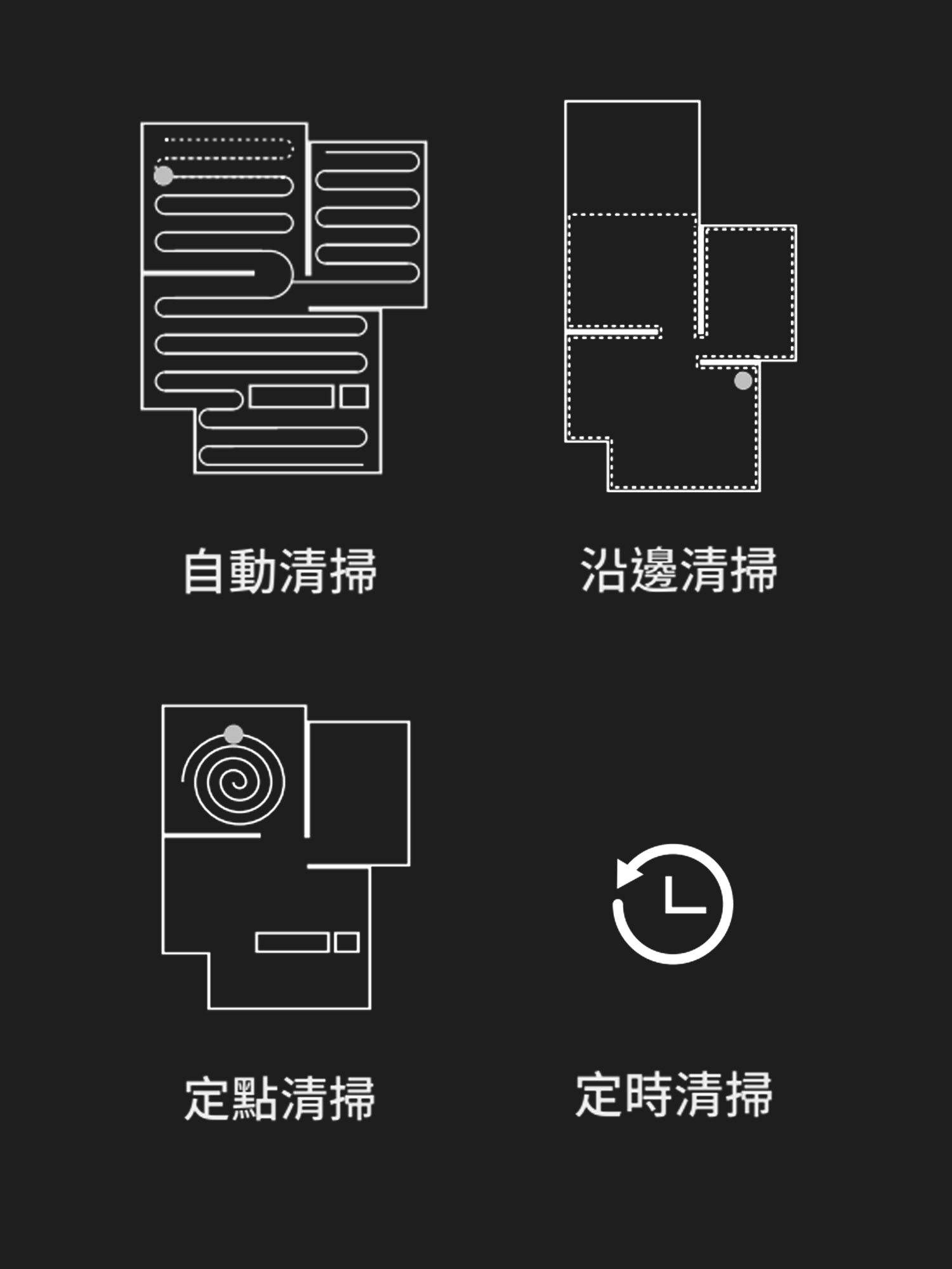

清掃模式

  • 自動清掃：機器開啟後默認為自動清掃模式，機器會以「弓」字運動方式清掃房間，並根據不同地面環境自行調節。
  • 沿邊清掃：機器會沿著牆角一週進行清掃。
  • 定點清掃：遙控機器人至指定位置後，開啟定點清潔，主機在指定區域以螺旋形進行集中清掃。
  • 定時清掃：配合手機APP設定預約時間。
    註：APP 預約清掃預設為自動清掃模式

APP操作說明

提示：APP 需要在連網狀態下使用,請先連接家庭網絡，並確保網路正常。

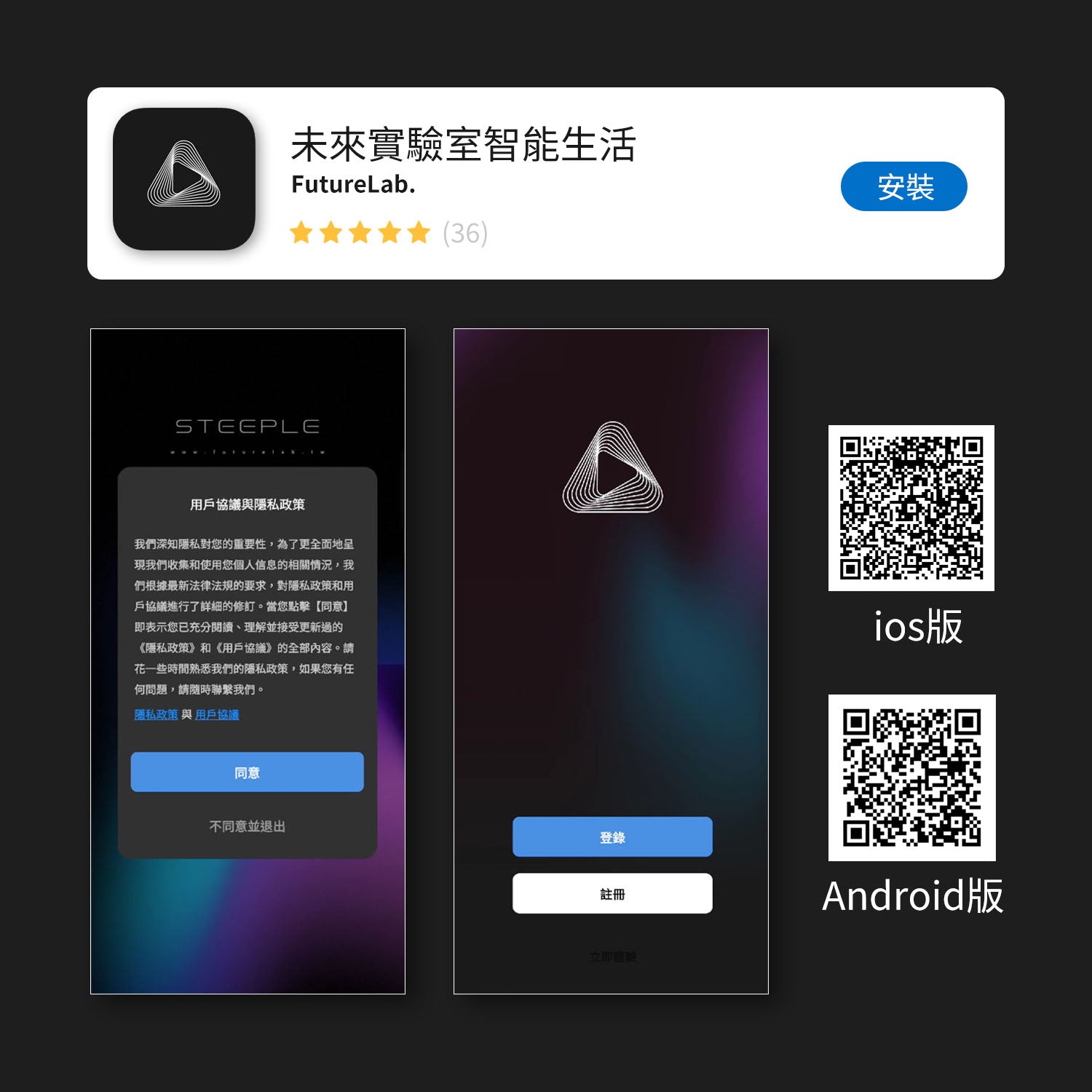

下載

  • 掃描QR CODE，下載並安裝「未來實驗室智能生活」 APP。
  • iOS型號手機在 AppStore 內搜索「未來實驗室智能生活」進行下載。
  • 安卓型號手機在應用商城內搜尋「未來實驗室智能生活」進行下載。

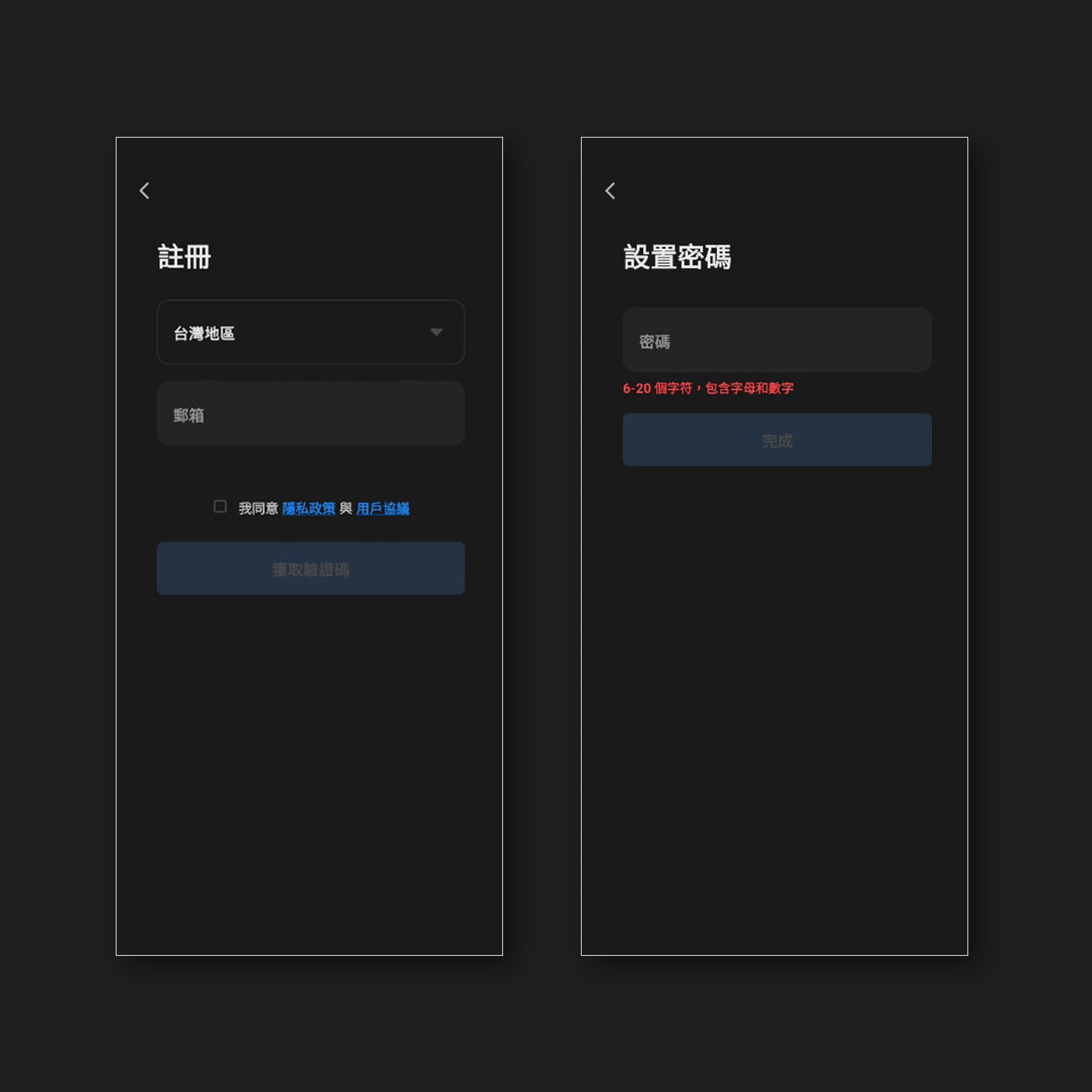

註冊

新用戶透過點擊建立新帳戶進入註冊頁面，使用未註冊的手機號碼/信箱，透過取得驗證碼的方式來設定登錄密碼。完成註冊後即可登入使用。

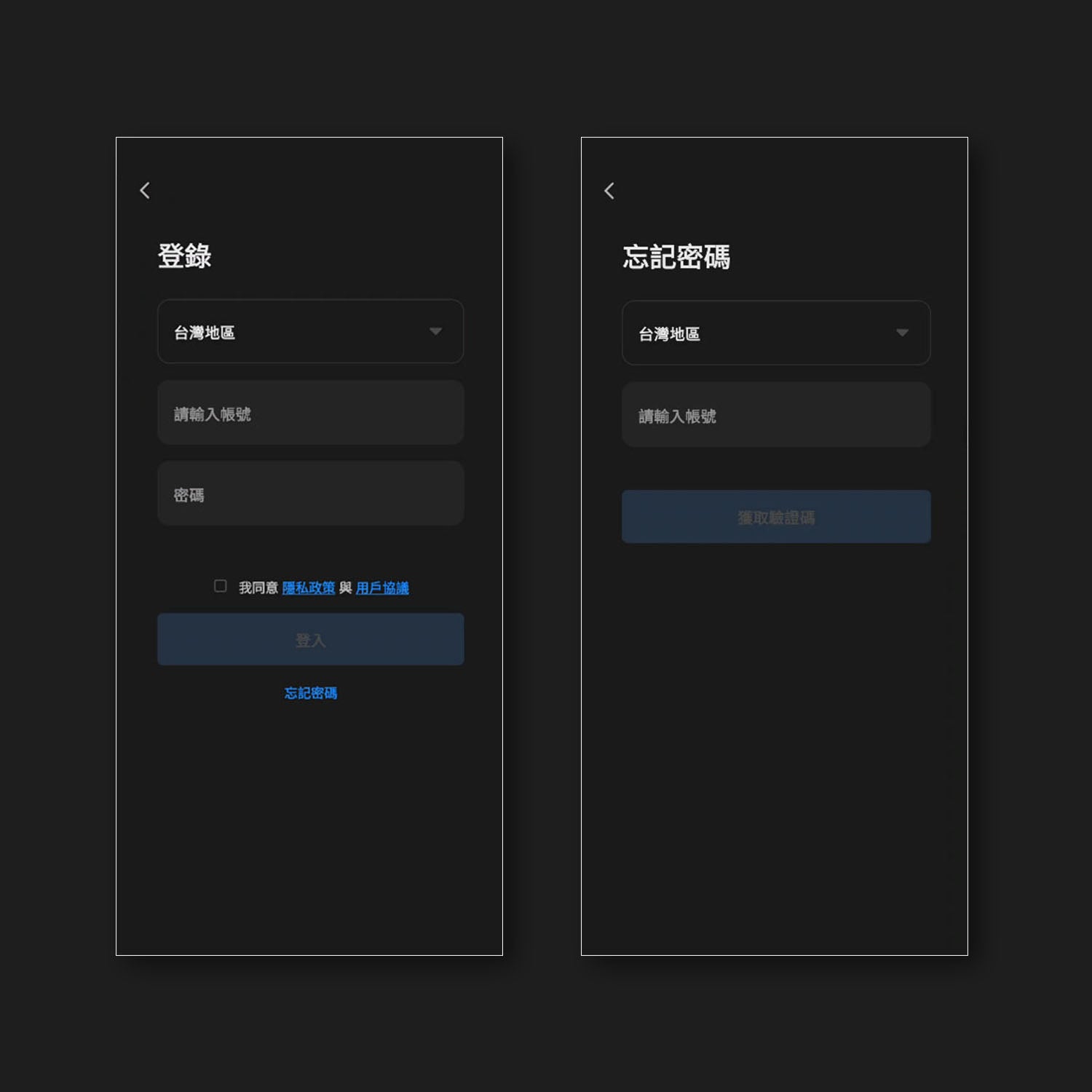

登入

  • 已有帳號，在APP登入介面輸入帳號及密碼登入。
  • 若忘記密碼，點選忘記密碼，輸入已註冊的手機號碼/信箱，取得驗證碼的方式來登入帳號。

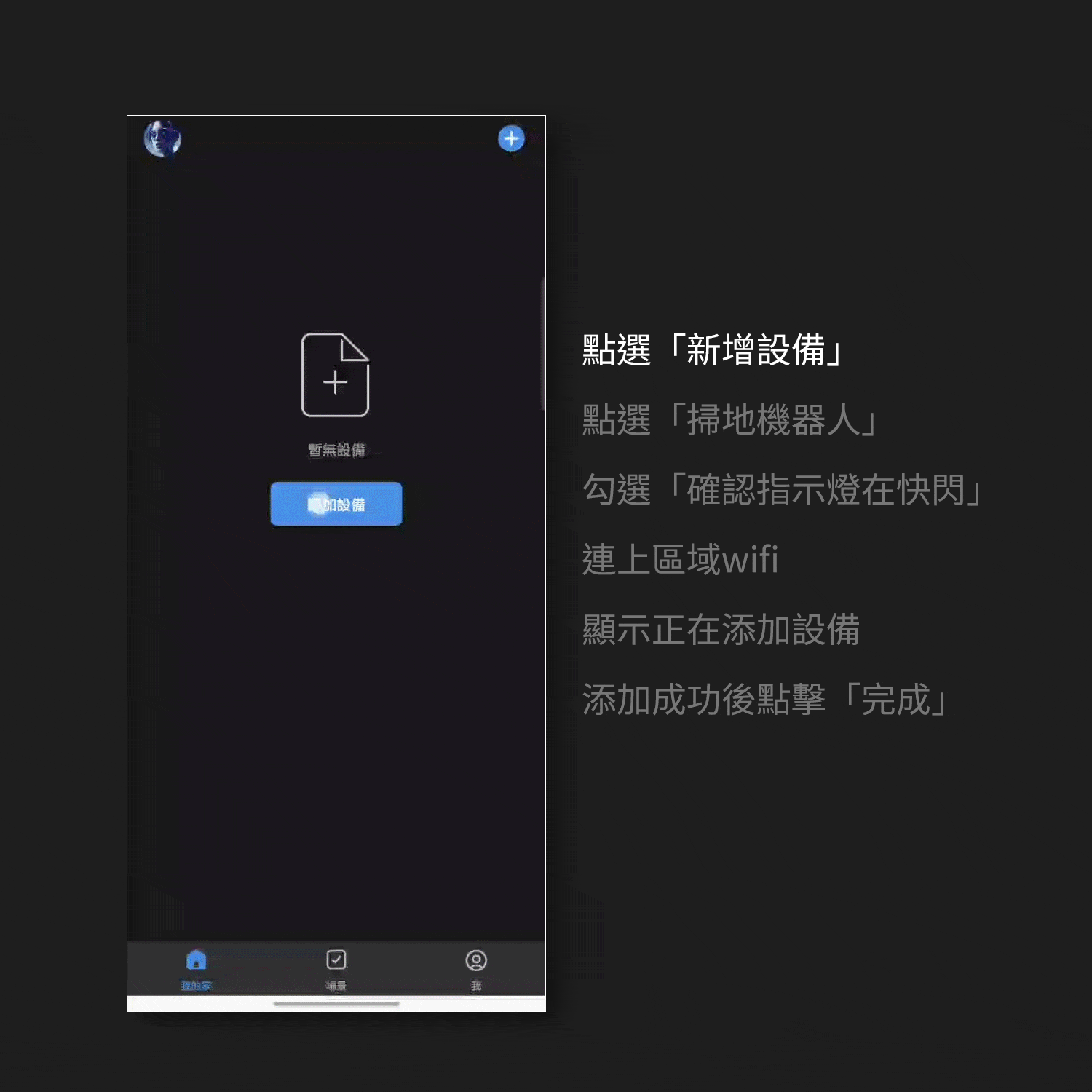

新增設備

  1. 登入後點選「新增設備」。
  2. 點選「掃地機器人」。
  3. 長按設備的回充鍵至語音提示「叮咚」，說明設備已經進入配網模式。
  4. 勾選「確認指示燈在快閃」後點選下一步。
  5. 連上區域wifi(2.4GHz)，輸入密碼，點選下一步。
  6. 顯示正在添加設備。
  7. 添加成功後點擊「完成」。

AP配網

如智能配網失敗，根據提示點選切換配網方式，手動進入AP熱點配網，長按設備Power/Auto cleaning鍵和回充鍵 ，設備語音提示「叮咚」，說明設備已進入AP熱點配網。

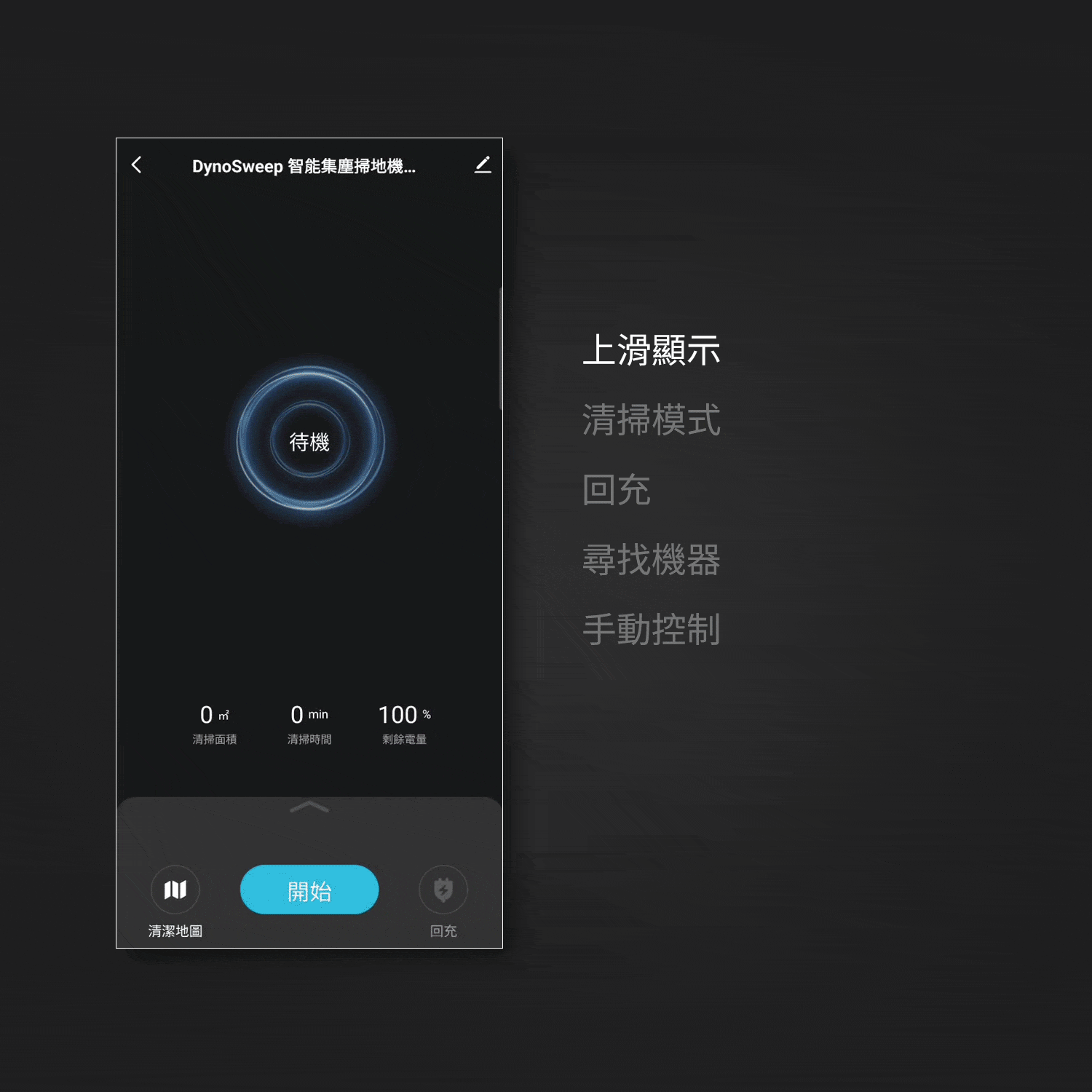

操作控制頁面

  • 在主介面有兩種顯示方法，上滑可顯示更多內容。
  • 在主界面有三種清掃模式，分別是「自動清掃」、「沿邊清掃」與「 定點清掃」，切換清掃模式須先結東當前清掃模式。
  • 回充：掃地機在待機模式或自動清掃模式時按回充，主機會尋找充電座進行回充。
  • 尋找機器：操作該按鍵，裝置語音提示「我在這裡」。
  • 手動控制：可操作方向鍵/暫停/開始清掃控制設備。

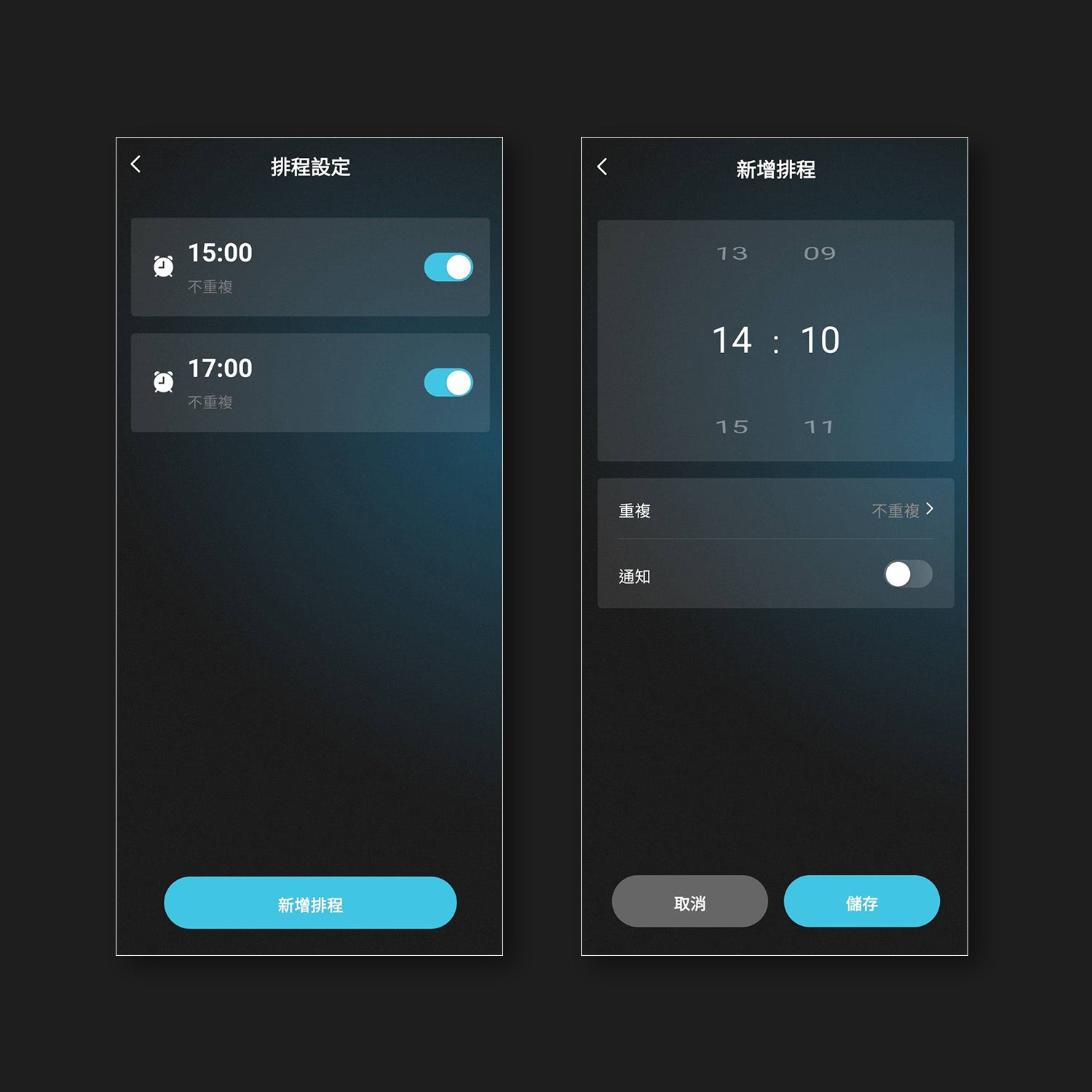

新增定時

選擇定時清掃可選擇並儲存。

更多

  1. 在首頁選擇「更多」進入更多頁面，可點擊進入相應的功能。
  2. 耗材：顯示「邊刷」、「滾刷」和「濾網」的壽命使用。
  3. 吸力選擇：有「靜音」、「正常」和「強力」三種吸力大小可對設備進行調節。
  4. 靜音開關：靜音開關開啟後操作機器則沒有語音提示 (除尋找主機語音外)。

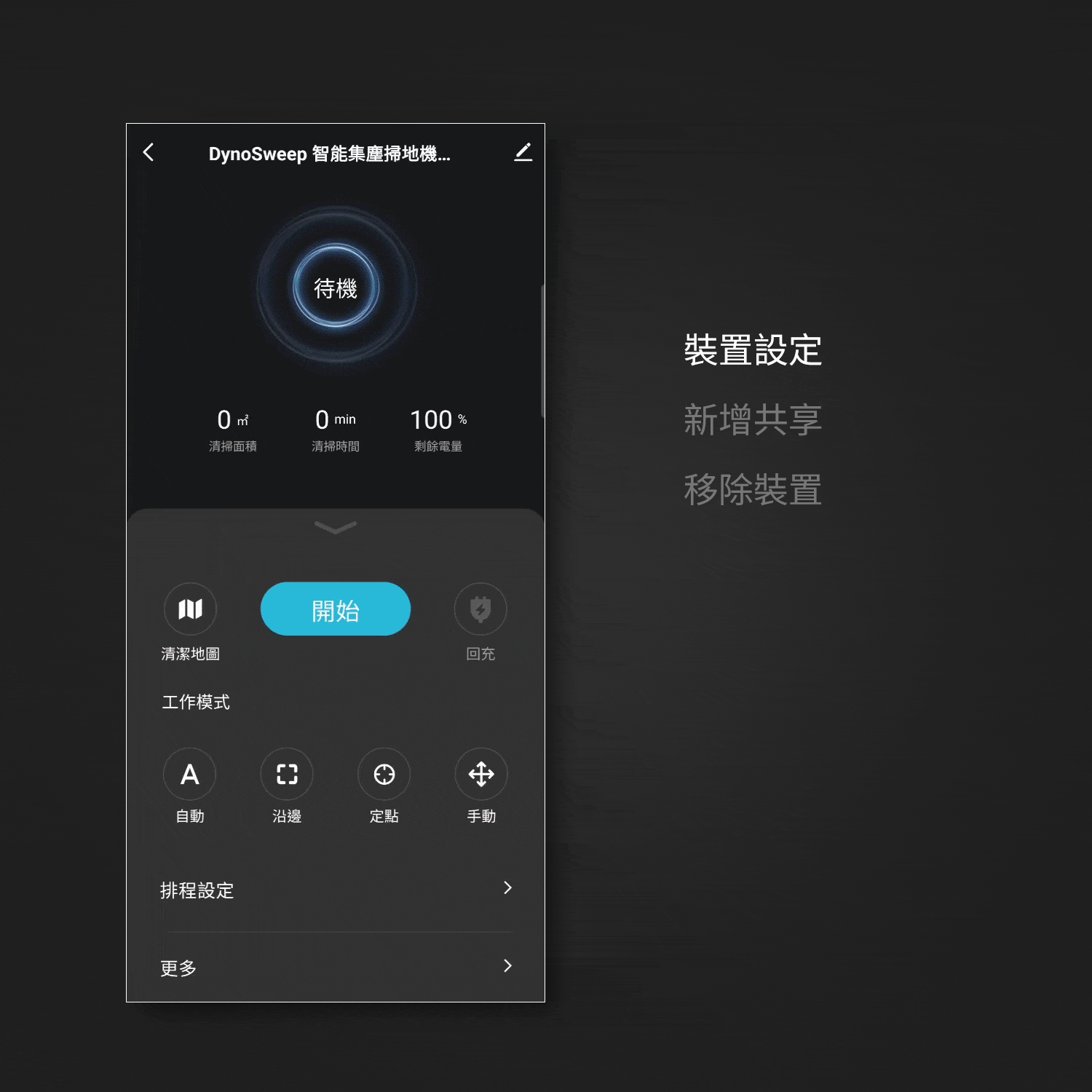

設定

  1. 在主控制頁面點選右上角鋼筆按鈕，可進入裝置設定頁，可點選進入對應的功能。
  2. 新增共享：輸入需要共享設備的帳號資訊可進行共享操作。
  3. 移除裝置：點選「移除裝置」可將已綁定的裝置移除本帳號。

產品維護

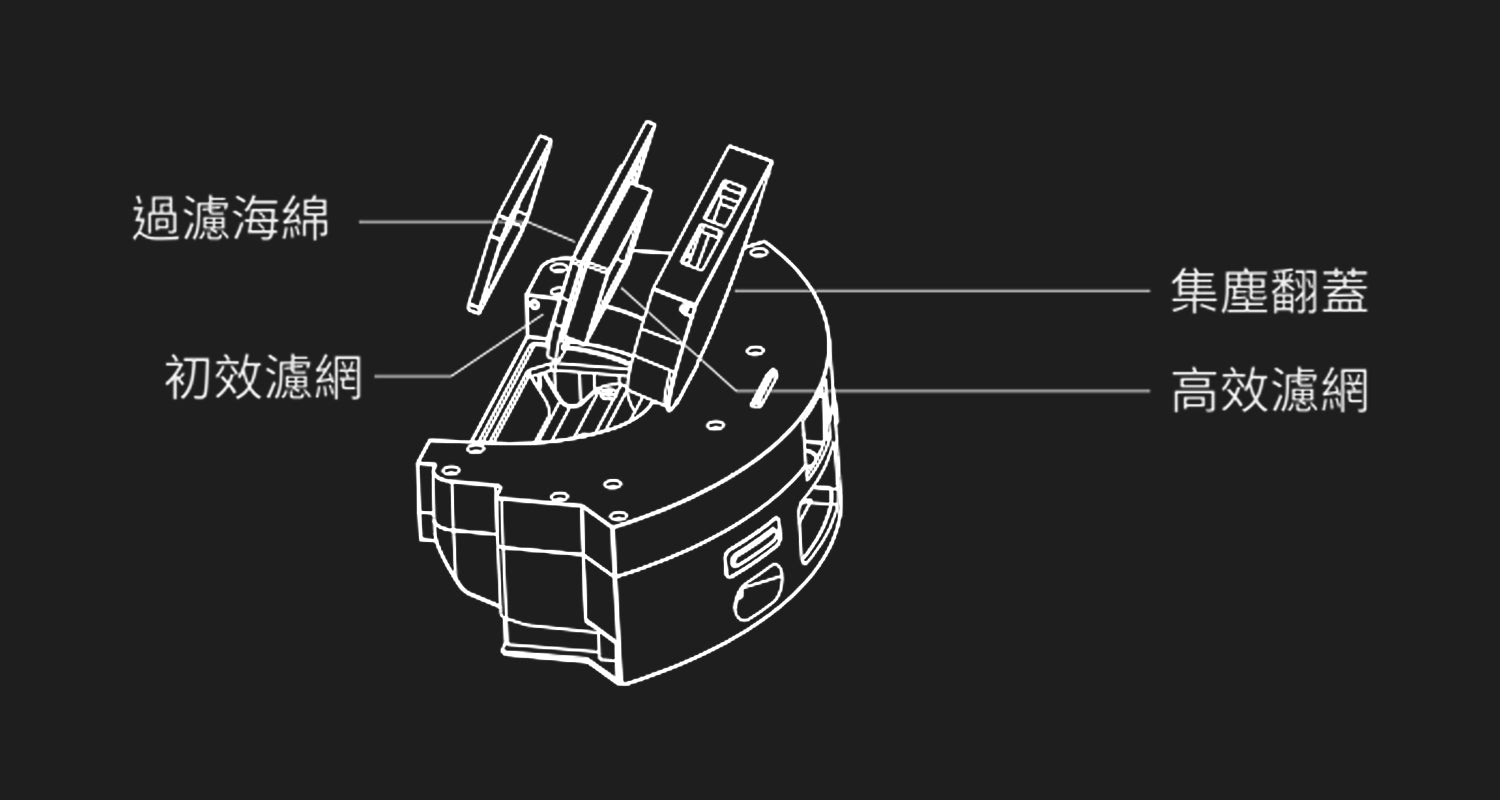

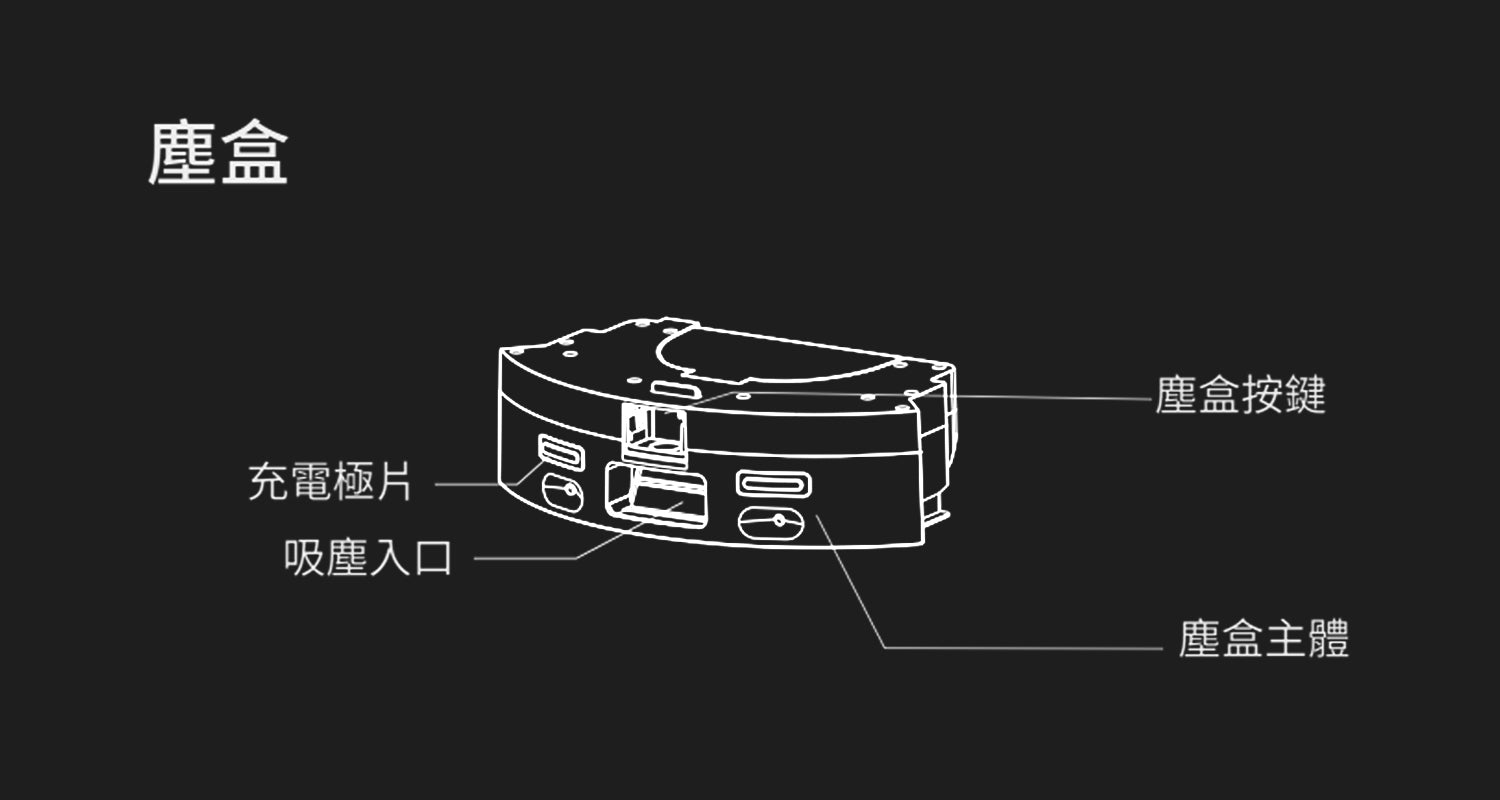

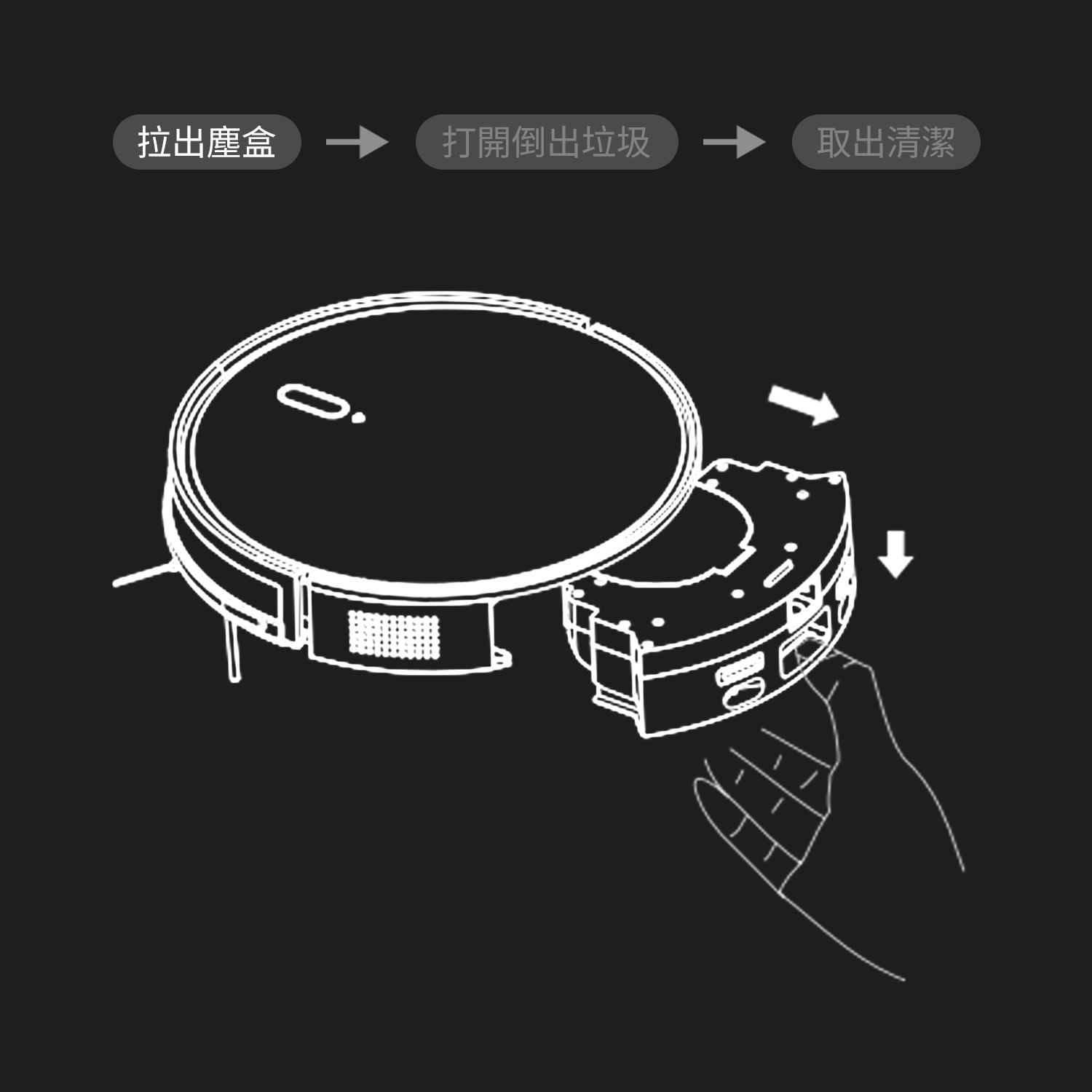

塵盒及濾網清潔

建議每次使用機器後，及時清理塵盒及濾網

  1. 按住機器後面按鈕拉出塵盒
  2. 按住塵盒上面按鈕打開塵盒，倒出垃圾。
  3. 取出塵盒內側濾網及過濾棉，用清潔毛刷或抹布清潔。

建議：

  • 濾網壽命約24個月，每使用15-30天，建議水洗一次。
  • 水洗後建議置於陰涼通風處晾乾，不可擠壓，不可置於陽光下暴曬。

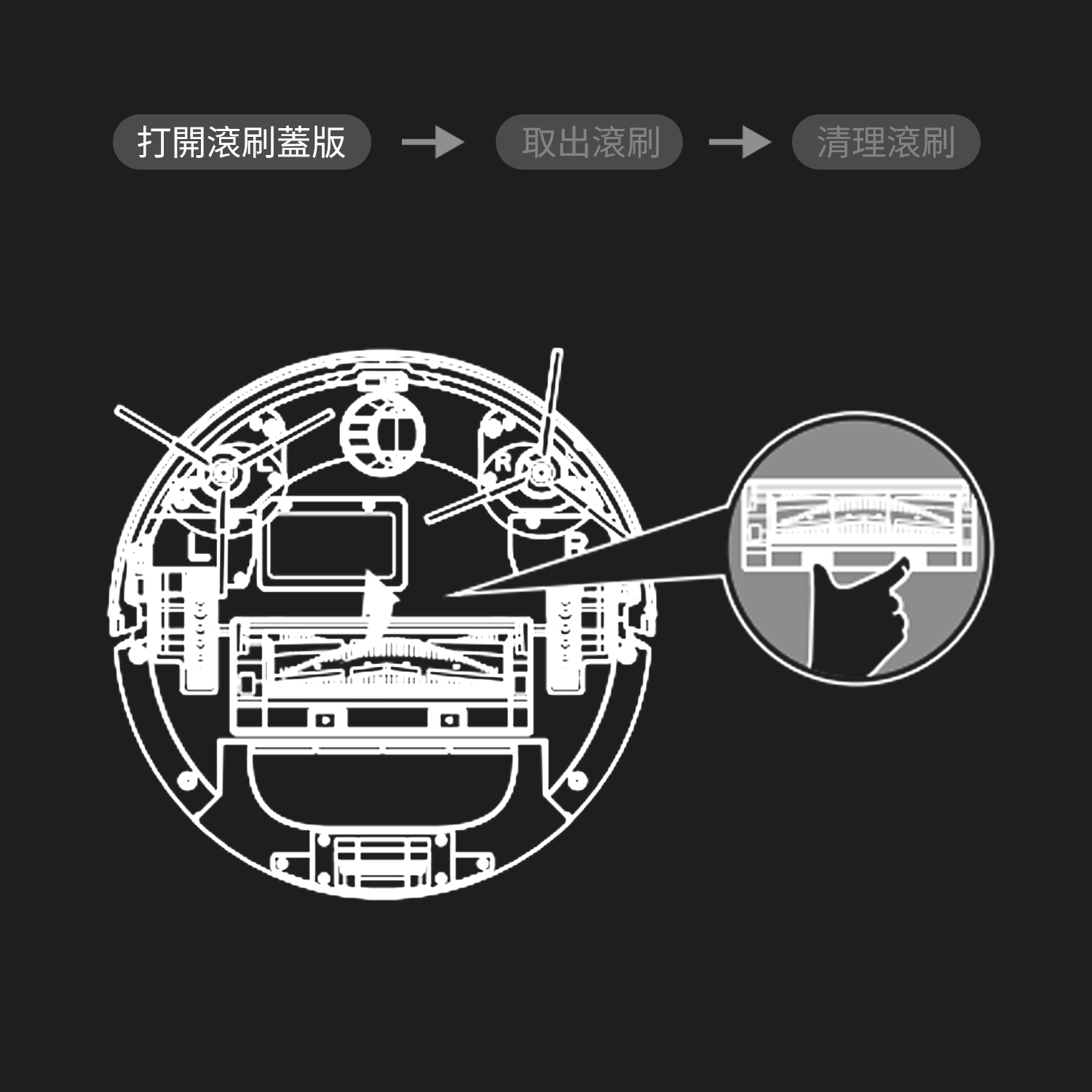

滾刷裝卸及清潔

  1. 打開滾刷蓋版
  2. 取出滾刷
  3. 用小工具清理滾刷

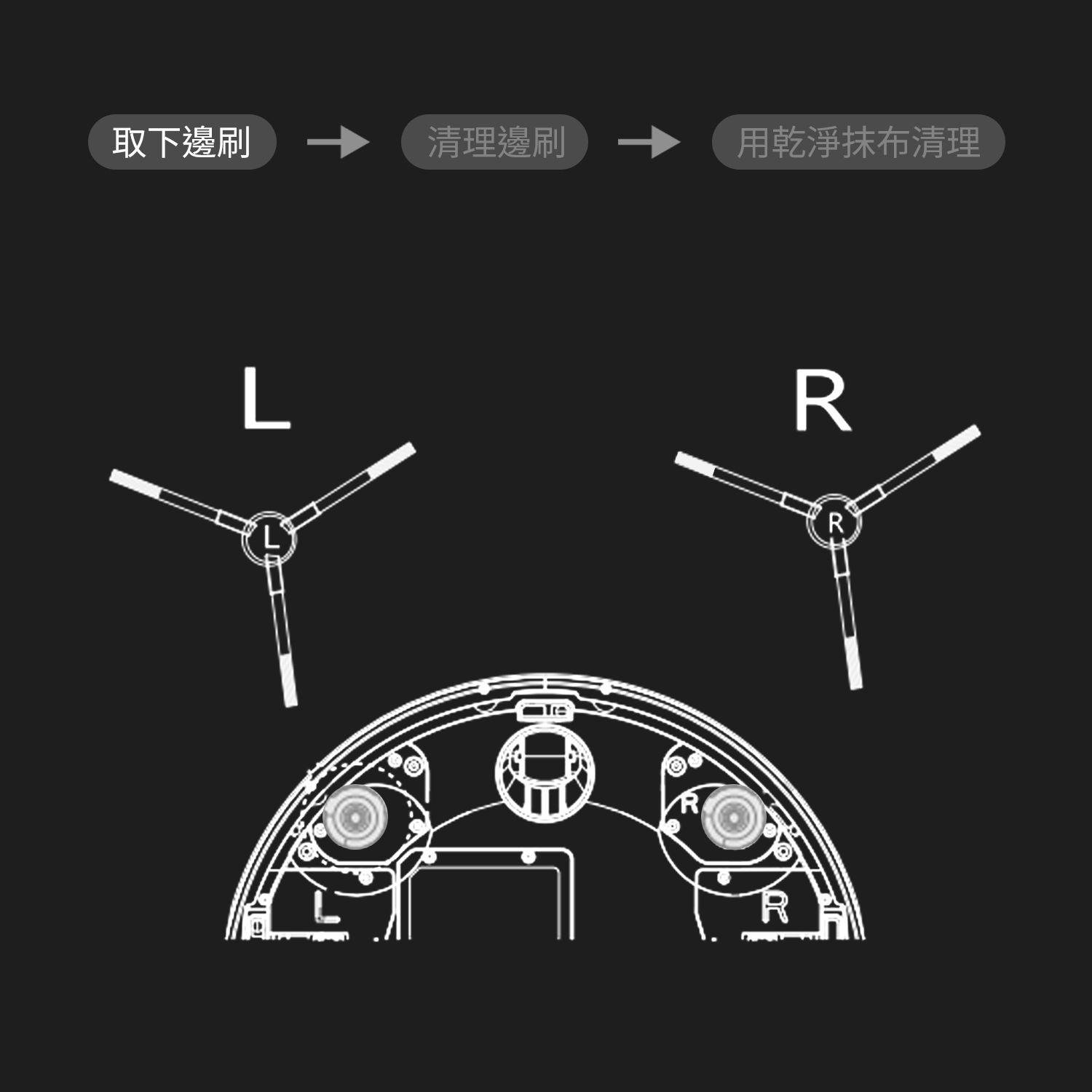

邊刷清潔

  1. 取下邊刷
  2. 用清理小工具清理邊刷
  3. 使用乾淨抹布清理邊刷

當邊刷使用過程中，邊刷若有變形，請將邊刷取下，用開水燙恢復原形即可再次使用。
注意：水溫不能超過60°C，當邊刷無法使用時，請將受損邊刷取下，及時更換。

清理感測器

使用清潔工具清理感應器
注意：請勿將水、稀釋劑等液體直接接觸感測器。

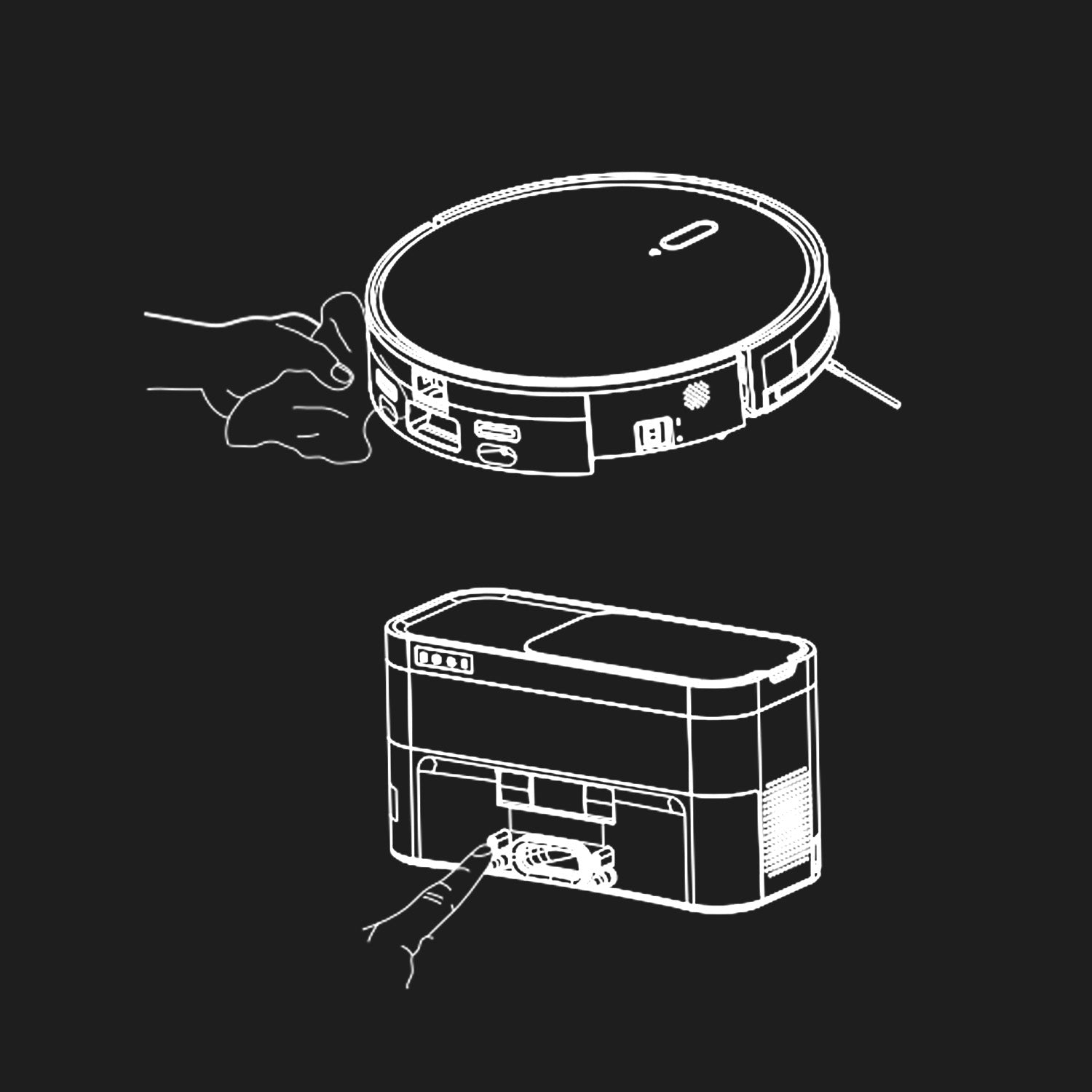

清理充電極片

使用清潔工具或抹布清理充電極片。

萬向輪清潔

翻轉主機，向上拔出萬向輪，清理後重新裝回按緊。

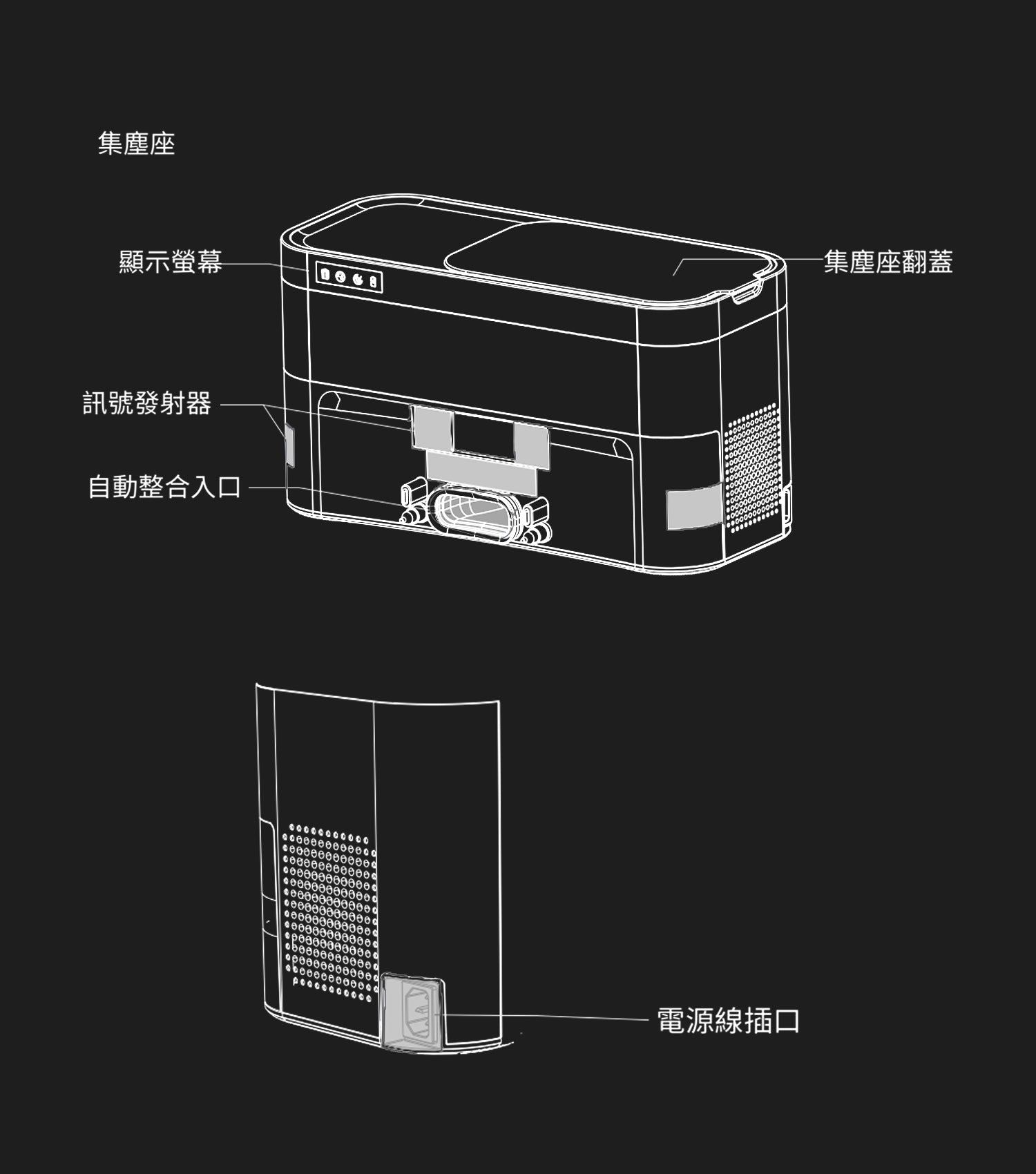

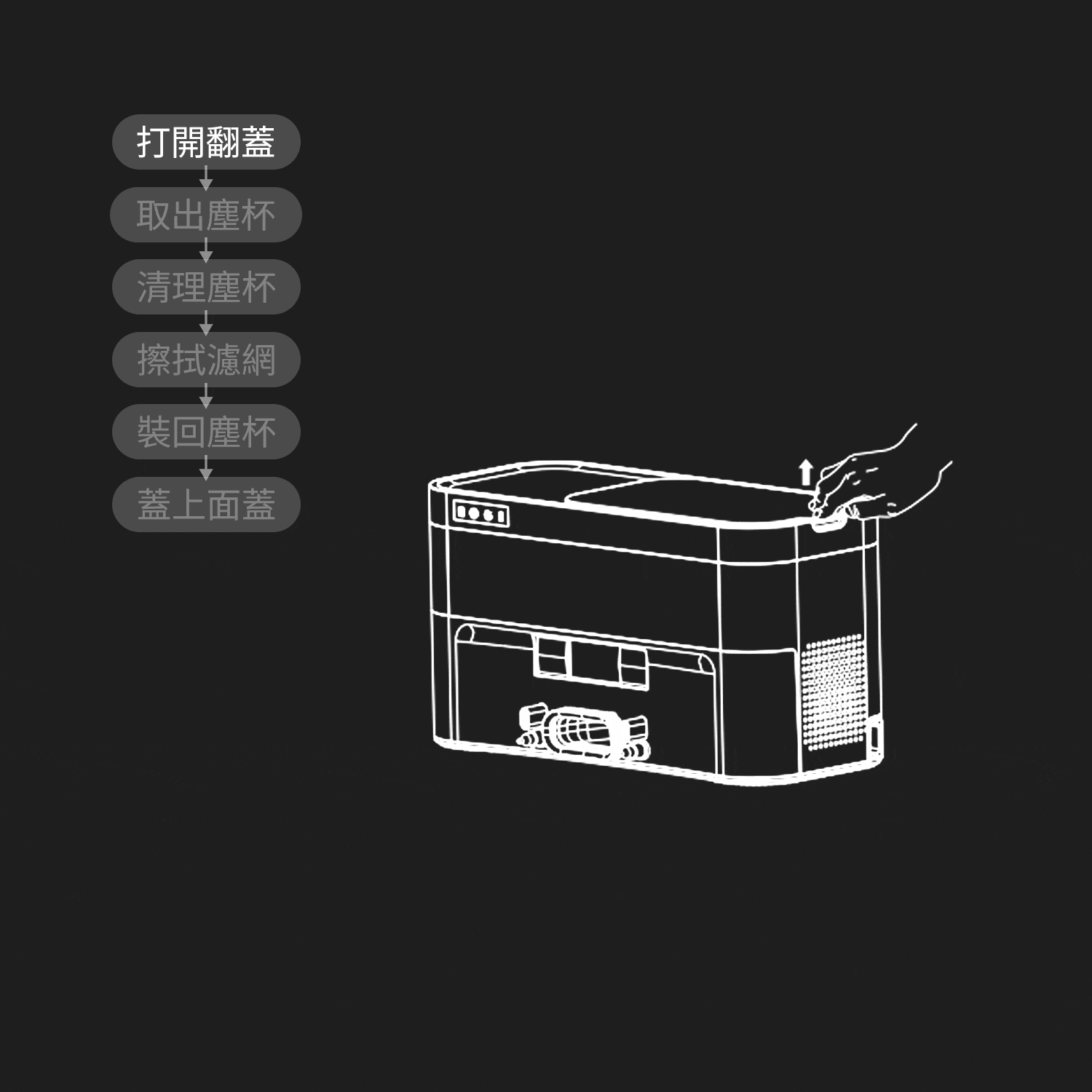

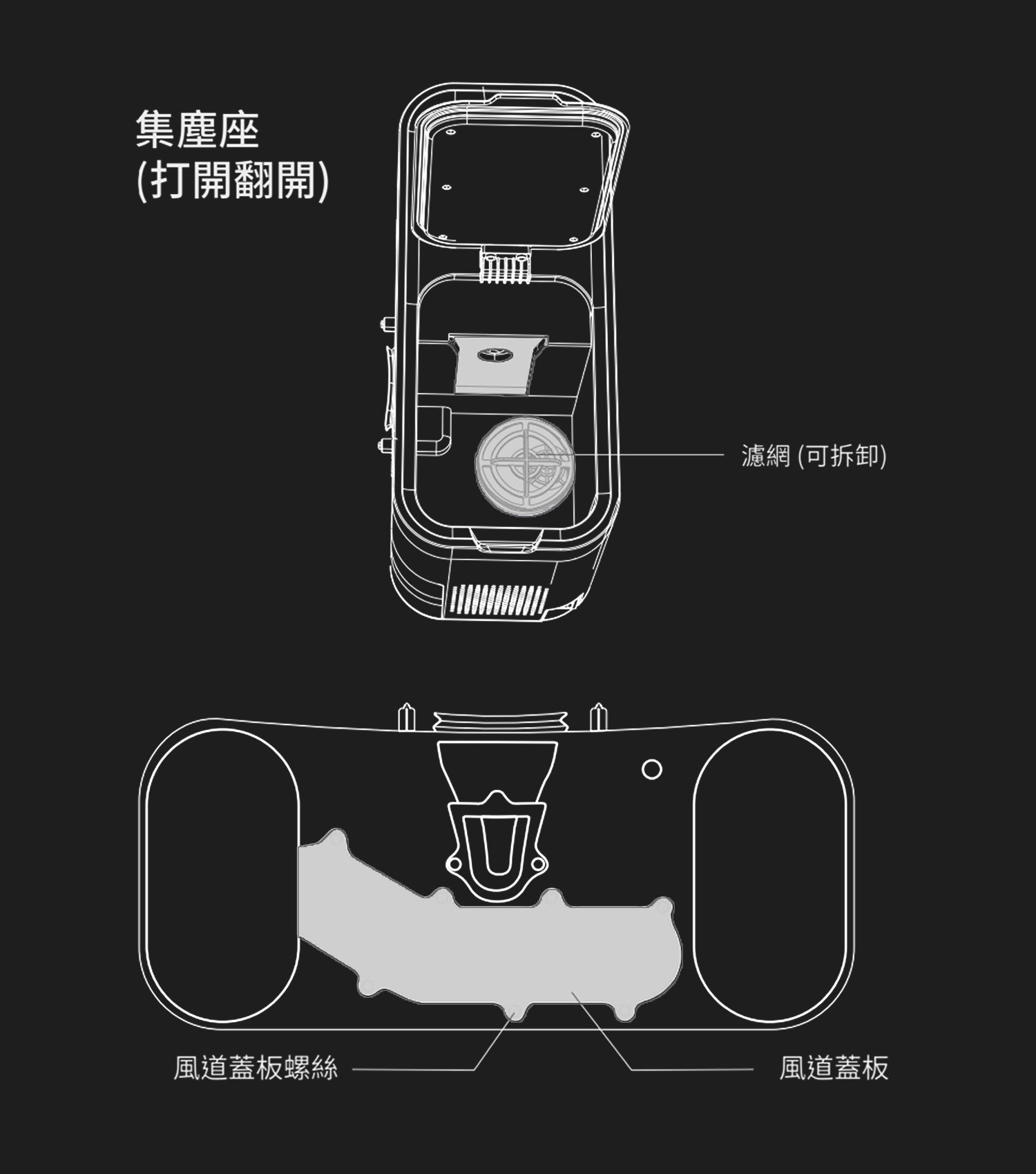

集塵座清理

  1. 打開集塵座翻蓋
  2. 取出塵杯
  3. 清理塵杯垃圾
  4. 擦拭濾網
  5. 裝回塵杯蓋上面蓋

安全規範

使用產品時，請保持一貫的警覺性，遵循以下事項：使用產品前請仔細閱讀此說明書，並妥善保存。

☝🏻注意

  1. 針對產品在清掃時可能出現的問題，應及早排除。 清理地面上的電源線和細小物品避免產品在清潔過程中受阻。 將地毯的邊穗翻折到地毯下，並使垂掛的窗簾、桌布等不要接觸地面。
  2. 若存在諸如樓梯等懸空環境，請先測試產品看是否可以偵測到懸空區域邊緣而不跌落。 應在懸空區域邊緣設置防護欄以防產品跌落。 應確保該防護設施不會引發絆倒等人身傷害。
  3. 請依照說明書的指示使用產品。僅使用製造商推薦或銷售的配件。
  4. 確保電源電壓符合集塵座上標示的電壓。
  5. 使用產品前確保塵盒、過濾材料已安裝到位。
  6. 如果電源線軟線損壞，為了避免危險，必須由製造商、其維修部或類似部門的專業人員更換。
  7. 在清潔和維護產品前請先關閉產品開關。
  8. 在清潔和維護產品前必須先將插頭從電源插座拔出。
  9. 在廢棄產品前，請先將產品從集塵座上取下，關閉產品電源開關並取出電池。
  10. 若長時間不使用產品，請將產品斷點。
  11. 在廢棄產品前，必須遵循當地法律法規移除並廢棄產品電池。
  12. 請遵循當地法律法規處理舊電池。
  13. 產品不能由8歲以下兒童或精神上有障礙的人使用。如需要使用，請在監護人的監督指導下進行。請不要讓兒童騎坐在產品上，或將產品當作玩具玩耍。
  14. 僅在室內家庭環境使用。 請勿在室外、商業及工業場所使用。
  15. 請勿在嬰兒睡眠的房間使用產品。
  16. 請勿利用損壞的電源線或電源插座使用產品。當產品因跌落、損壞、室外使用或進水而無法正常運作時，請勿使用產品。為避免傷害，產品返回製造商或其售後服務進行維修。
  17. 請依照說明書的指示使用產品。 因不當使用導致的任何損失及傷害,本公司概不負責。

⚠️警告

  1. 僅適用製造商專用的原廠集塵座。禁止使用者私自更換電池，若懷疑電池損壞，請聯絡製造商、授權經銷商或類似部門的專業人員更換。
  2. 禁止在有明火或易碎品的環境中使用產品。
  3. 禁止在極熱(高於40°C)或極冷(低於0°C)的環境中使用產品。
  4. 禁止人體的頭髮、衣服、手指等其他部位靠近產品的開口和運作部件。
  5. 禁止在潮濕或積水的地面上使用產品。
  6. 禁止產品吸取諸如石子、廢紙等任何可能堵塞產品的物品。
  7. 禁止產品吸取任何易燃物品，如汽油、印表機或影印件用調色劑和色粉。禁止在有易燃物品的清潔區域使用產品。
  8. 禁止產品吸取任何正在燃燒的物品，如香菸、火柴、灰燼及其它可能導致火災的物品。
  9. 禁止在吸口處放置物品。 吸口堵塞時請勿使用產品。清理吸口處的灰塵、棉絮、毛髮等，確保吸口處空氣流通順暢。
  10. 小心使用電源線避免其損壞。 禁止利用電源線拖曳或提拉產品及產品集塵座，禁止將電源線當作提手，禁止把電源線夾在門縫裡，禁止在尖角和拐角落拉動電源線。禁止產品在電源線上運行，同時電源線應遠離熱源。
  11. 禁止使用損壞的集塵座，如果集塵座損壞，為了避免危險，必須由製造商、授權經銷商或類似部門的專業人員維修或更換。
  12. 即使在產品已嚴重受損的情況下也禁止焚燒產品，產品電池可能因此引發爆炸。

🔋丟棄電池的說明

  • 若要丟棄本機內的電池，請切勿將其隨同生活垃圾一起隨意丟棄，而要將其交予就近的廢棄舊電池回收站或售後服務中心進行集中處理。
  • 下述說明並非針對一般用戶，而是對於最終電池處置方的處置說明。
  • 本機內建的電池所含的化學物質會對環境造成污染。在廢棄處置機器人前請務必事先將機身內的電池取出，電池應當交由專業電池回收點進行集中處置。
  • 小心！電池洩 露滲出物會導致人體損傷！
  • 電池若有洩漏滲出物，確保避免其接觸眼睛或皮膚。
  • 若不慎接觸，請立即用清水洗手並沖洗眼睛。 若仍有不適感，請立即就醫。

⚠️注意：下述資訊僅在丟棄本機器人時適用，並非日常操作說明！

  • 僅可在電池內電量徹底用盡的情況下取下電池。無論在何種情況下電池是不能與金屬物品接觸的。
  • 取下電池的步驟如下所述：
    讓機器人在不接觸集塵座的情況下運作至完全沒電；將機器人電源開關關閉；將電池蓋板上螺絲卸下；取下電池蓋板；拔出電池的連接器插頭並取下電池。
  • 本電器不預期供生理、感知、心智能力、經驗或知識不足之使用者(包含孩童)使用，除非在對其負有安全責任的人員之監護或指導下安全使用。
  • 孩童應受監護，以確保孩童不嬉玩電器。
  • 當清潔或保養本電器時，須將電源插頭由插座上拔離。
  • 本產品充電僅可專用集塵站型號：FG15883。

常見問題

各種故障情況的可能原因，以及對應的解決方法。

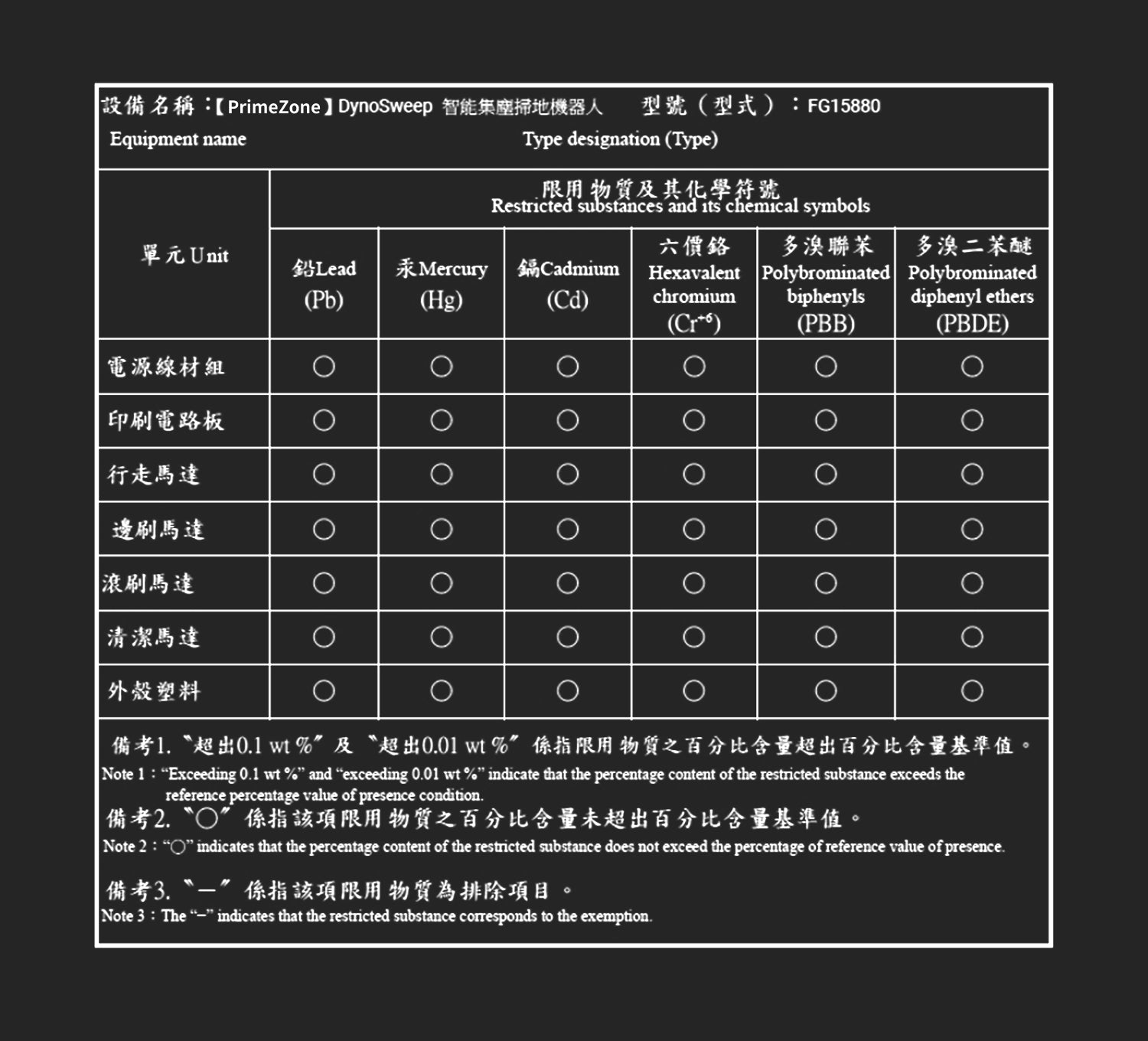

限用物質含有情況標示聲明書

NCC 警語
取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前述合法通信，指依電信管理法規定作業之無線電通信。低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
